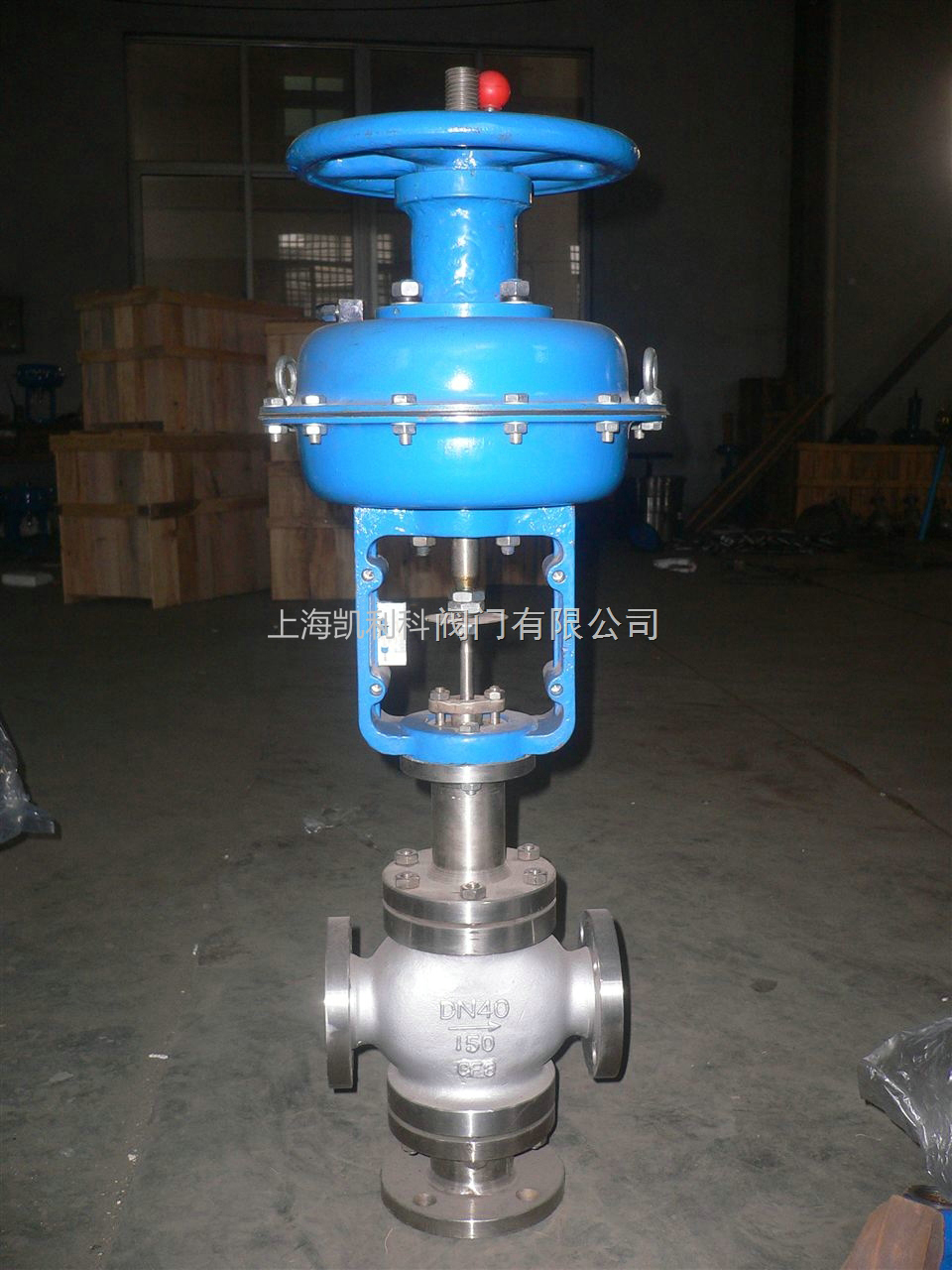

CV3000系列HMT、HDT氣動帶手輪三通調節閥結構特點和應用范圍（圖）
來源：whxxys.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:05
HMT、HDT氣動三通調節閥結構特點和應用范圍（圖）
CV3000-HMT\HDT三通合流、分流調節閥：三通調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點。一般把一股進口流體分成兩股出口流體分流，或者把兩股進口流體合成一股出口流體和流。公稱通徑和壓差較小時，合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，還是使用分流閥合適。
本產品符合GB/T4213-92。
HMT、HDT氣動三通調節閥技術參數和性能指標
閥 體
型 式 三通鑄造球型閥
公稱通徑 合流閥：25、40、50、65、80、100、125、150mm
分流閥：80、100、125、150mm
公稱壓力 ANSI 150、300 JIS10、20K PN1.6、4.0MPa
連接型式 法蘭連接：FF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
材 料 鑄鋼（ZG230-450）
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 閥 蓋 常溫型（P）：0～+200℃ 伸長Ⅰ型（EⅠ）：200～+425℃
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 V型缺口閥芯
流量特性 線性
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
HMT、HDT氣動三通調節閥執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、80～240kPa
供氣壓力 140～400kPa
氣源接口 Rc 1 4
環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
HMT、HDT氣動三通調節閥可調范圍 25：1
HMT、HDT氣動三通調節閥產品說明下載： CV3000調節閥
