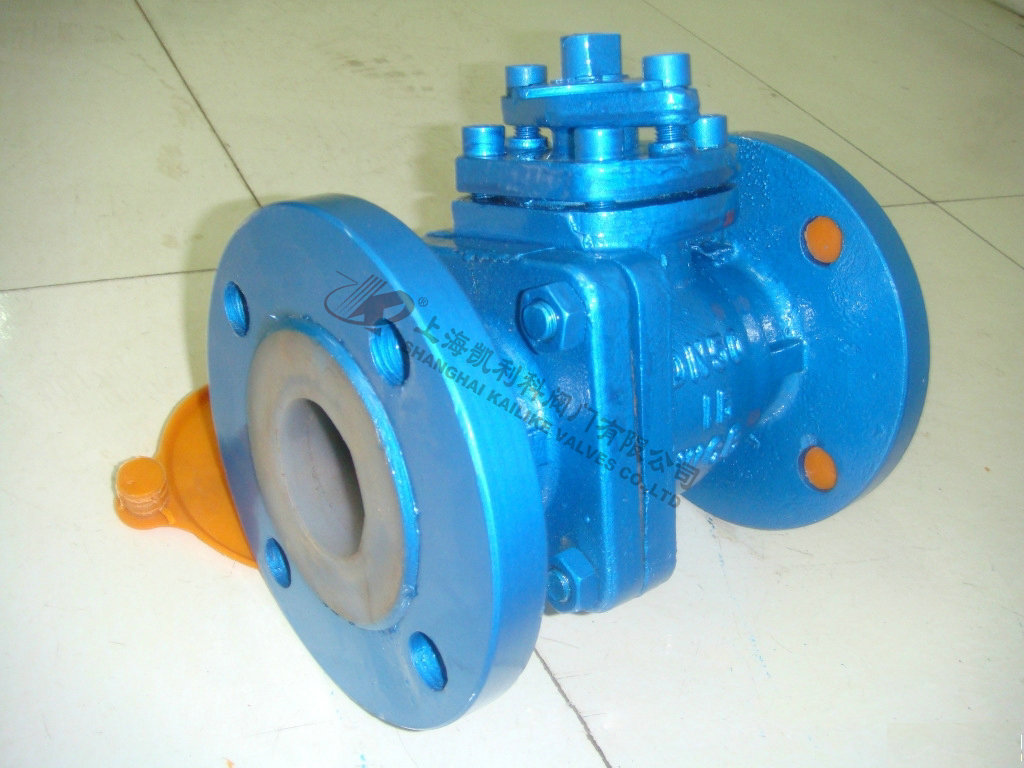

Q41F46襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
| 產品名稱： | 襯四氟球閥 | 產品型號： | Q41F46 |
| 公稱通徑： | DN15～DN300 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 法蘭、內螺紋 |
| 適用溫度： | ≤450ºC | 驅動方式： | 手動、氣動、電動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、導熱油、液體 | 生產廠家： | 上海凱利科閥門有限公司 |

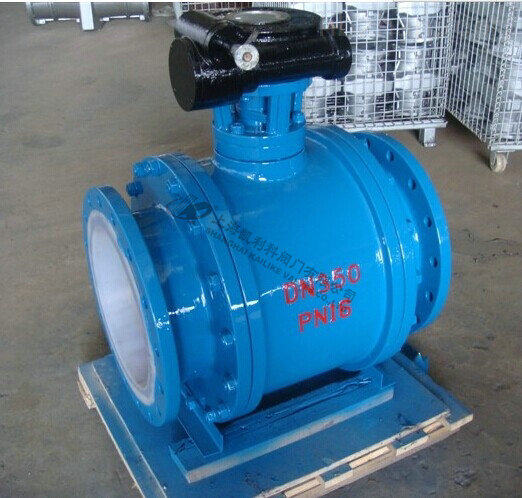

| 手動 | Q41F3 | 蝸輪 | Q341F3 |
| Q41F46 | Q341F46 | ||

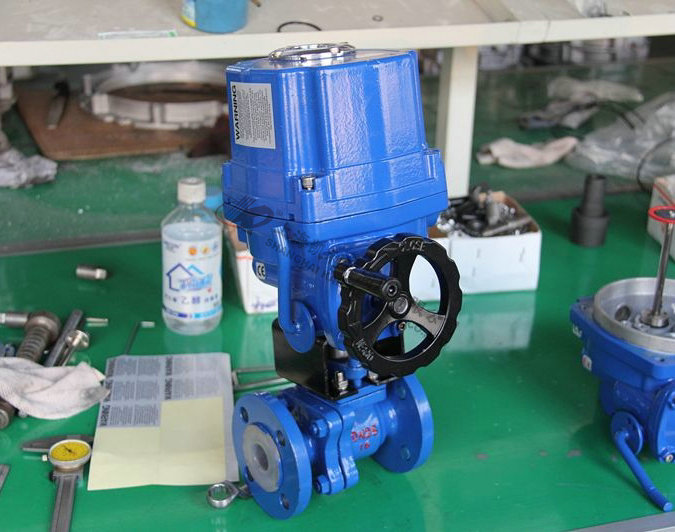

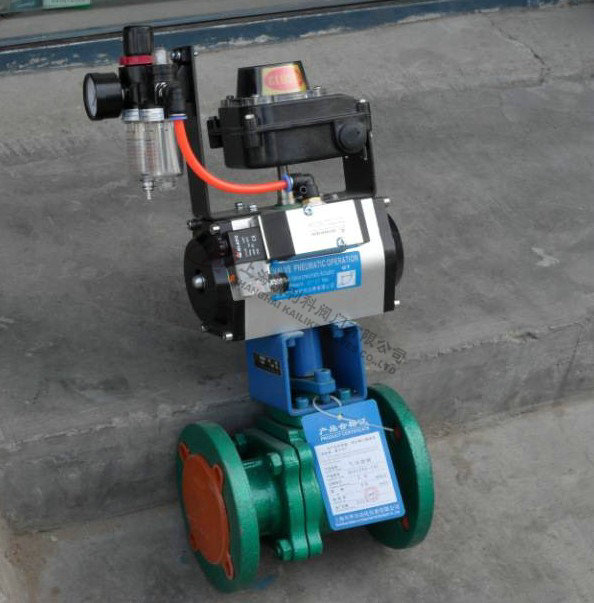

| 氣動 | Q641F3 | 電動 | Q941F3 |
| Q641F46 | Q941F46 |
| 設計標準 | GB12237 |
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | JB/T9092-99 |
| 驅動方式 | 手動、電動、氣動、蝸輪 |
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 閥體／閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球體/閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 襯里／閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
聲明：【Q41F46襯四氟球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F46襯四氟球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
