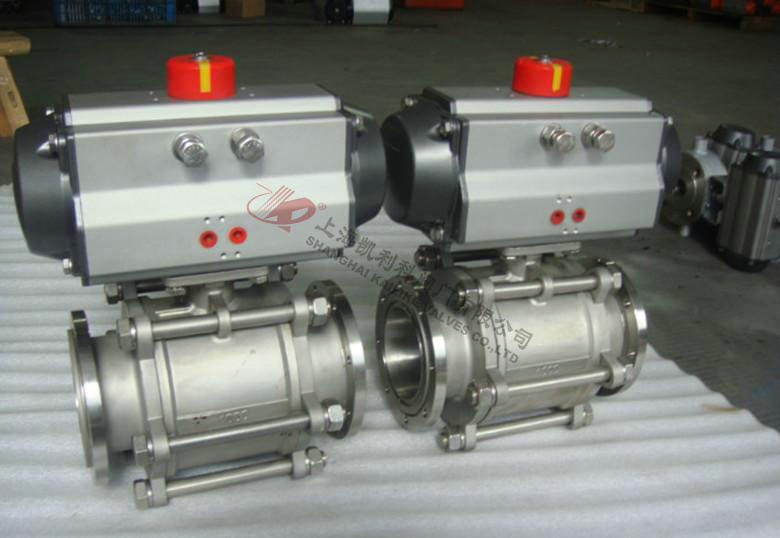

GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域??蛇x配反饋信號裝置及電氣閥門定位器。
產品名稱: | 氣動高真空球閥 | 產品型號: | GUQ |
公稱通徑: | DN10~DN300 | 結構形式: | 球形 |
公稱壓力: | 1.6Mpa~6.4Mpa | 連接方式: | 法蘭、螺紋、快卸法蘭、活接 |
適用溫度: | ≤180ºC | 驅動方式: | 手動、氣動、電動 |
閥體材質: | 鑄鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 空氣、氣體、油、液體 | 生產廠家: | 上海凱利科閥門有限公司 |

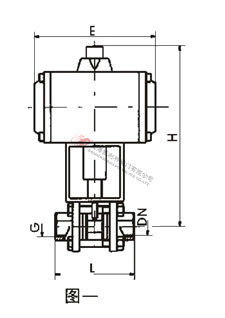

Model型號 | DN | G | H | E | L |
GUQ-10(G) | 10 | 1/4" | 153 | 104 | 68 |
GUQ-16(G) | 16 | 1/2" | 155 | 104 | 72 |
GUQ-20(G) | 20 | 3/4" | 160 | 104 | 82 |
GUQ-25(G) | 25 | 1" | 163 | 140 | 90 |
GUQ-32(G) | 32 | 1-1/4" | 180 | 140 | 112 |
GUQ-40(G) | 40 | 1-1/2" | 186 | 140 | 120 |
GUQ-50(G) | 50 | 2" | 233 | 164 | 145 |
GUQ-63(G) | 63 | 2-1/2" | 272 | 164 | 185 |
GUQ-80(G) | 80 | 3" | 351 | 190 | 210 |
GUQ-100(G) | 100 | 4" | 370 | 190 | 268 |
Model型號 | DN | D | Do | H | E | L | n-φc |
GUQ-10(F) | 10 | 55 | 40 | 153 | 105 | 84 | 4-φ6.6 |
GUQ-16(F) | 16 | 60 | 45 | 155 | 130 | 84 | 4-φ6.6 |
GUQ-25(F) | 25 | 70 | 55 | 163 | 165 | 114 | 4-φ6.6 |
GUQ-32(F) | 32 | 90 | 70 | 180 | 165 | 140 | 4-φ9 |
GUQ-40(F) | 40 | 100 | 80 | 186 | 190 | 160 | 4-φ9 |
GUQ-50(F) | 50 | 110 | 90 | 233 | 190 | 170 | 4-φ9 |
GUQ-63(F) | 63 | 130 | 110 | 272 | 250 | 195 | 4-φ9 |
GUQ-80(F) | 80 | 145 | 125 | 351 | 250 | 203 | 8-φ9 |
GUQ-100(F) | 100 | 165 | 145 | 370 | 280 | 280 | 8-φ9 |

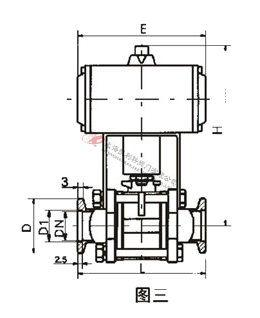

Model型號 | DN | D1 | D | H | E | L |
GUQ-10(KF) | 10 | 12.2 | 30 | 153 | 104 | 84 |
GUQ-16(KF) | 16 | 17.2 | 30 | 155 | 104 | 84 |
GUQ-25(KF) | 25 | 26.2 | 40 | 163 | 140 | 114 |
GUQ-32(KF) | 32 | 34.2 | 55 | 180 | 140 | 140 |
GUQ-40(KF) | 40 | 41.2 | 55 | 186 | 140 | 160 |
GUQ-50(KF) | 50 | 52.2 | 75 | 233 | 164 | 170 |
聲明:【GUQ氣動高真空球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的GUQ氣動高真空球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
