Z41H高壓鑄鋼閘閥

您的位置：閥門 - 閘閥 - Z41H高壓鑄鋼閘閥 更新時間：2024-11-01 08:11:20
Z41H高壓鑄鋼閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z41H高壓鑄鋼閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力...

    • 產品描述
    • 在線詢價
    • 技術咨詢

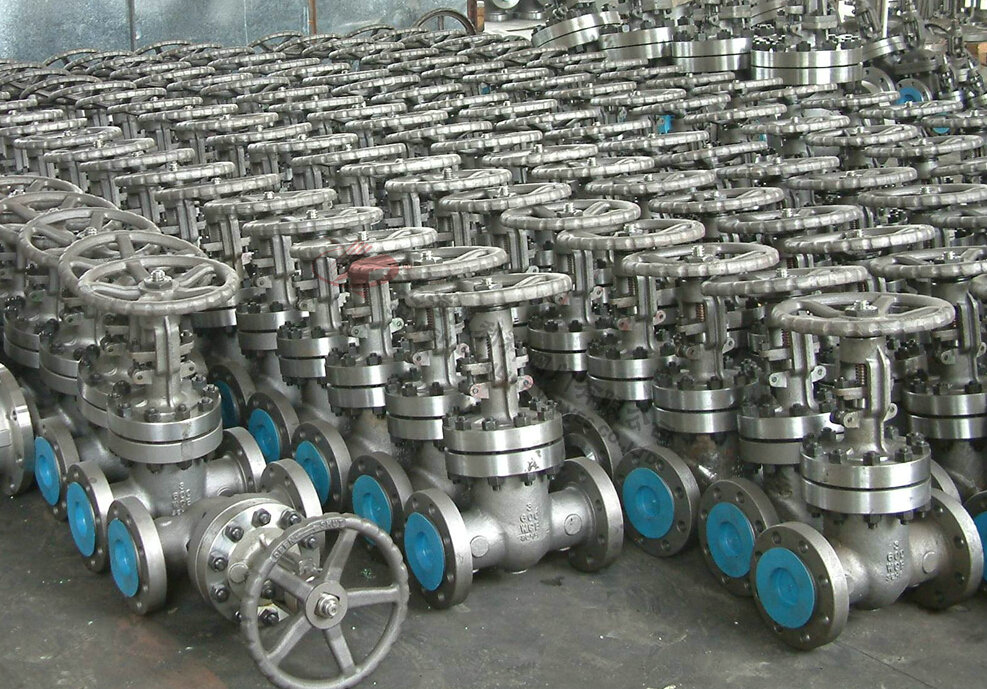

    Z41H高壓鑄鋼閘閥Z41H高壓鑄鋼閘閥

    Z41H高壓鑄鋼閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

    產品名稱： 高壓鑄鋼閘閥 產品型號： Z41H
    公稱通徑： DN15～DN300 結構形式： 閘板式
    公稱壓力： 1.6Mpa～25.0Mpa 連接方式： 法蘭、焊接
    適用溫度： -20ºC～+150ºC～425ºC～550ºC 驅動方式： 手動、傘齒輪、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41H高壓鑄鋼閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

    產品特點

    1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
    2、密封面采用不銹鋼和硬質合金，使用壽命長
    3、采用柔性石墨填料、密封可靠，操作輕便靈活
    4、驅動方式為手動、氣動、電動、齒輪傳動
    5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

    執行標準

    設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
    GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

    主要性能參數

    型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
    Z41H-100C 100 10.0 ≤ 425 水、蒸汽、油品
    Z41H-160C 160 16.0
    Z41H-250C 250 25.0
    Z41Y-100C 100 10.0
    Z41Y-160C 160 16.0
    Z41Y-250C 250 25.0
    Z41Y-100I 100 10.0 ≤ 550 蒸汽、油品
    Z41Y-160I 160 16.0
    Z41Y-250I 250 25.0
    Z41W-100P 100 10.0 ≤ 200 醋酸類
    Z41W-160P 160 16.0
    Z41W-250P 250 25.0

    主要零部件材料

    型號 材料
    閥體、閥蓋、閘板 閥桿 密封面 填料
    Z41H-100C 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
    Z41H-160C
    Z41H-250C
    Z41Y-100 堆焊硬質合金
    Z41Y-160
    Z41Y-250
    Z41Y-100I 鉻鉬鋼 鉻鉬鋼 堆焊硬質合金 石棉石墨或柔性石墨
    Z41Y-160I
    Z41Y-250I
    Z41W-100P 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 堆焊硬質合金 聚四氟乙烯
    Z41W-160P
    Z41W-250P

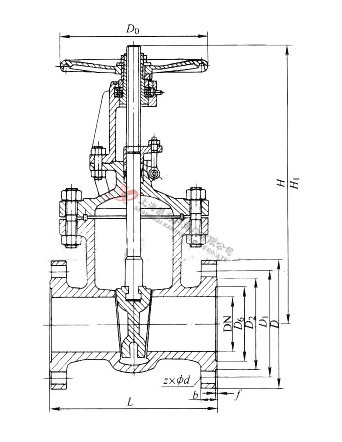

    外形結構圖

    PN100主要外形尺寸

    DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
    25 210 135 100 78 501 24 4×ø18 310 — — 13
    32 230 150 110 82 65 24 4×ø23 320 — — 20
    40 240 165 125 95 75 26 4×ø23 360 — — 60
    50 250 195 145 112 85 28 4×ø25 490 558 360 50
    65 280 220 170 138 110 32 8×ø25 540 622 400 70
    80 310 230 180 148 115 34 8×ø25 572 671 400 100
    100 350 265 210 172 145 38 8×ø30 573 671 400 110
    125 400 310 250 210 175 42 8×ø34 744 892 560 180
    150 450 350 290 250 205 46 12×ø34 800 972 560 250
    200 550 430 360 312 265 54 12×ø41 800 972 560 360
    250 650 500 430 382 320 60 12×ø41 1050 1305 — —
    300 750 585 500 442 375 70 16×ø48 1200 1505 — —

    PN160主要外形尺寸

    DN L D D1 D2 D8 b z×ød H H1 H0 重量 / kg
    15 170 110 75 52 35 24 4×ø18 230 250 200 7
    20 190 130 90 62 45 26 4×ø23 260 288 200 10
    25 210 140 100 72 50 28 4×ø23 280 310 280 14
    32 230 165 115 85 65 30 4×ø25 312 350 320 21
    40 260 175 125 93 75 32 4×ø27 350 395 320 26
    50 300 215 165 132 95 36 8×ø25 512 612 360 73
    65 360 245 190 152 110 44 8×ø30 560 677 360 110
    80 390 260 205 168 130 46 8×ø30 585 686 400 141
    100 450 300 240 200 160 48 8×ø34 631 751 450 185
    125 525 355 285 238 190 60 8×ø41 723 868 560 320
    150 600 390 318 270 305 66 12×ø41 820 997 640 462
    200 750 480 400 245 265 78 12×ø48 990 1224 720 711
    PN250外形尺寸請聯系我司技術部索取。

    聲明：【Z41H高壓鑄鋼閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H高壓鑄鋼閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
