J41W不銹鋼日標截止閥

您的位置：閥門 - 截止閥 - J41W不銹鋼日標截止閥 更新時間：2024-11-01 08:11:48
J41W不銹鋼日標截止閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J41W不銹鋼日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路...

    • 產品描述
    • 在線詢價
    • 技術咨詢

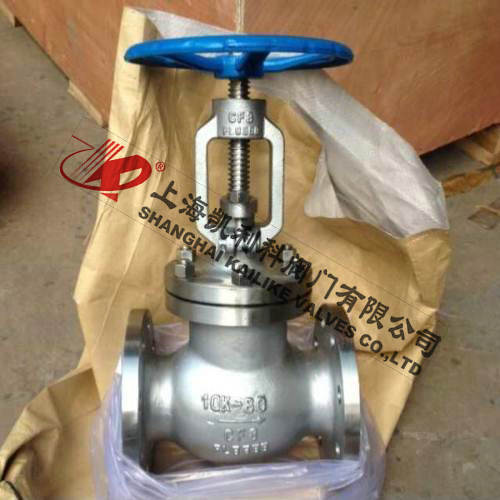

    J41W不銹鋼日標截止閥J41W不銹鋼日標截止閥

    J41W不銹鋼日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    產品名稱： 不銹鋼日標截止閥 產品形號： J41W-10K-20K
    公稱通徑： DN15～DN200 結構形式： 截止式
    公稱壓力： 10K～20K～30K 連接方式： 法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 手動、蝸輪、氣動、電動
    閥體材質： 不銹鋼304、316、316L 標準： 國標GB、日標JIS、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J41W不銹鋼日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

    設計標準

    設計與制造  結構長度  法蘭尺寸 壓力-溫度 試驗—檢驗
    JIS  B2071  B2081 JIS  B2002 JIS  B2212  B2214 JIS  B2071  B2081 JISB2003

    性能規范

     閥體材料 SCPH2-11  SCPH-32  SCS13A SCS19A  SCS14A  SCS16A   SCPL1
    適用溫度  ≤425 ≤540  ≤275  ≤200  ≤275  ≤200  -45-150
     適用介質  水、蒸汽、油品  硝酸類  醋酸類 氨氣液氨

     主要零件材料

    零件名稱 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
    閥體/閥蓋 CF8 CF3 CF8M CF3M WCB
    閥瓣 F304 F304L F316 F316L 1Cr13
    閥瓣蓋 304 304L 316 316L 1Cr13
    閥桿 F304 F304L F316 F316L 1Cr13
    填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
    墊片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
    壓蓋 CF8 CF3 CF8M CF3M WCB
    填料壓環 304 304L 316 316L 1Cr13
    螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
    螺母 A194-8M A194-8M A194-8M A194-8M 45

    外形結構圖



    主要連接尺寸10K

    型號 規格 尺寸
    inch DN L D D1 D2 b z-Φd H D0
    J41H/W/Y-10K
    J541H/W/Y-10K
    J941 H/W/Y-10KY    		 1/2″ 15 108 95 70 52 12 4-Φ15 200 100
    3/4″ 20 117 100 75 58 14 4-Φ15 205 120
    1″ 25 127 125 90 70 14 4-Φ19 230 140
    11/4″ 32 140 135 100 80 16 4-Φ19 240 140
    11/2″ 40 165 140 105 85 16 4-Φ19 270 160
    2″ 50 203 155 120 100 16 4-Φ19 300 200
    21/2″ 65 216 175 140 120 18 4-Φ19 340 220
    3″ 80 241 185 150 130 18 8-Φ19 360 240
    4″ 100 292 210 175 155 18 8-Φ19 420 280
    5″ 125 356 250 210 185 20 8-Φ23 460 350
    6″ 150 406 280 240 215 22 8-Φ23 500 400
    8″ 200 495 330 290 265 22 12-Φ23 590 450
    10″ 250 622 400 355 325 24 12-Φ25 710 500
    12″ 300 698 445 400 370 24 16-Φ25 810 550
    14″ 350 787 490 445 415 26 16-Φ25 880 600
    16″ 400 914 560 510 475 28 16-Φ27 940 650

    主要連接尺寸20K

    型號 規格 尺寸 （mm）
    inch DN L D D1 D2 b z- Φ d H D0
    J41H/W/Y-20K
    J541H/W/Y-20K
    J941H/W/Y-20K    		 1/2″ 15 152 95 70 52 14 4- Φ15 220 120
    3/4″ 20 178 100 75 58 16 4- Φ15 230 120
    1″ 25 203 125 90 70 16 4- Φ19 260 140
    11/4″ 32 216 135 100 80 18 4- Φ19 280 140
    11/2″ 40 229 140 105 85 18 4- Φ19 300 200
    2″ 50 267 155 120 100 22 8- Φ19 330 240
    21/2″ 65 292 175 140 120 24 8- Φ19 360 240
    3″ 80 318 200 160 135 26 8- Φ23 400 280
    4″ 100 356 225 185 160 28 8- Φ23 450 320
    5″ 125 400 270 225 195 30 8- Φ25 500 400
    6″ 150 444 305 260 230 32 12-Φ25 540 450
    8″ 200 559 350 305 275 34 12-Φ25 670 500
    10″ 250 622 430 380 345 38 12-Φ27 770 550
    12″ 300 711 480 430 395 40 16-Φ27 855 600
    14″ 350 762 540 480 440 44 16-Φ33 920 650
    16″ 400 864 605 540 495 46 16-Φ33 970 700


    聲明：【J41W不銹鋼日標截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41W不銹鋼日標截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
