D373H日標硬密封蝶閥

您的位置：閥門 - 蝶閥 - D373H日標硬密封蝶閥 更新時間：2024-11-01 08:11:18
D373H日標硬密封蝶閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：D373H日標硬密封蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動...

    • 產品描述
    • 在線詢價
    • 技術咨詢

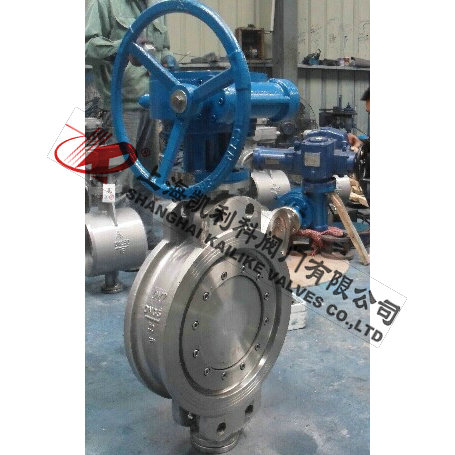

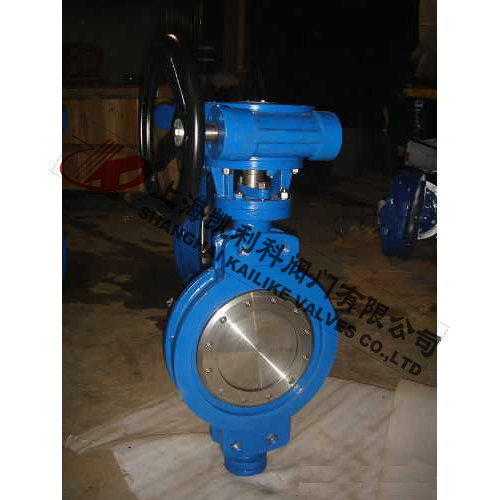

    D373H日標硬密封蝶閥D373H日標硬密封蝶閥

    D373H日標硬密封蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。

    產品名稱： 日標硬密封蝶閥 產品型號： D373H
    公稱通徑： DN80～DN1050 閥座密封： 金屬密封
    公稱壓力： 10K、20K 連接方式： 法蘭式、對夾式
    適用溫度： -20ºC～+425ºC 驅動方式： 手柄、蝸輪、氣動、電動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、海水 生產廠家： 上海凱利科閥門有限公司

    產品說明

    D373H日標硬密封蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

    設計標準

    法蘭連接尺寸 JIS B2212 、JIS B2213、JIS B2214
    結構長度 JIS B2002-1987
    壓力試驗: JIS B2003-198

    主要技術參數

    公稱通徑 DNmm 2″～48″ 2″～48″
    公稱壓力 PNMPa 10K 20K
    試驗壓力 PsMPa 強度試驗 1.5 3．0
    密封試驗 1.1 2．2
    適用介質 水、蒸汽、油品、海水等
    適用溫度 -29～550℃

    主要零件的材質

    零件名稱 材料
    閥體 WCB、304、316、316SS、CF8M
    閥板 WCB、304、316、316SS、CF8M
    閥桿 304、316、2Crl3、1Crl8Ni9Ti
    密封圈 304、316、氟塑料
    填料 柔性石墨、氟塑料
    傳動方式 手柄、蝸輪、氣動、電動等

    外形結構圖

    主要外形尺寸（對夾式）

    公稱通徑 長度 外形尺寸參考值 連接尺寸標準值
    H D373H D673H D973H 10K 20K
    mm inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
    50 2 43 112 350 180 200 625 245 72 530 250 255 120 4-19 120 8-19
    65 21/2 46 115 370 180 200 625 245 72 530 250 255 140 4-19 140 8-19
    80 3 49 120 380 180 200 645 245 72 565 250 255 150 8-19 160 8-23
    100 4 56 138 420 180 200 675 355 92 600 250 255 175 8-19 185 8-23
    125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-23 225 8-25
    150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-23 260 12-25
    200 8 71 208 605 270 280 850 250 170 775 300 315 290 12-23 305 12-25
    250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-25 380 12-27
    300 12 83 283 800 380 420 1035 450 220 1070 300 315 400 16-25 430 16-27
    350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 16-25 480 16-33
    400 16 102 340 915 450 470 1190 450 220 1210 300 315 510 16-27 540 16-33
    450 18 114 380 960 480 490 1250 650 280 1335 575 714 565 20-27 605 20-33
    500 20 127 410 1020 480 490 1290 650 280 1415 575 714 620 20-27 660 20-33
    600 24 154 470 1225 480 490 1455 850 380 1605 656 810 730 24-33 770 24-39
    700 28 165 550 1355 640 660 1585 850 380 1844 656 810 840 24-33 900 24-48
    800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 950 28-33 1030 24-56
    900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1050 28-33 1140 28-56
    1000 40 216 770 1 795 850 900 2015 1250 380 2380 785 863 1160 28-39
    1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1380 32-39

    主要外形尺寸（法蘭式）

    公稱通徑 結構長度
    標準值    		 外形尺寸參考值 連接尺寸標準值
    L H D343H D643H D943H 10K 20K
    mm inch 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
    50 2 108 150 112 350 180 200 605 245 72 530 250 255 155 120 4-19 155 120 8-19
    65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 175 140 4-19 175 140 8-19
    80 3 114 180 120 380 180 200 645 245 72 565 250 255 185 150 8-19 200 160 8-23
    100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 175 8-19 225 185 8-23
    125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-23 270 225 8-25
    150 6 140 210 175 555 270 280 800 355 92 705 300 315 280 240 8-23 305 260 12-25
    200 8 152 230 208 605 270 280 850 250 170 775 300 315 330 290 12-23 350 305 12-25
    250 10 165 250 243 680 270 280 925 250 170 945 300 315 400 355 12-25 430 380 12-27
    300 12 178 270 283 800 380 420 1035 450 220 1070 300 315 445 400 16-25 480 430 16-27
    350 14 190 290 310 835 380 420 1070 450 220 1140 300 315 490 445 16-25 540 480 16-33
    400 16 216 310 340 915 450 470 1190 450 220 1210 300 315 560 510 16-27 605 540 16-33
    450 18 222 330 380 960 480 490 1250 650 280 1335 575 714 620 565 20-27 675 605 20-33
    500 20 229 350 410 1020 480 490 1290 650 280 1415 575 714 675 620 20-27 730 660 20-33
    600 24 267 390 470 1225 480 490 1455 850 380 1605 656 810 795 730 24-33 845 770 24-39
    700 28 292 430 550 1355 640 660 1585 850 380 1844 656 810 905 840 24-33 995 900 24-48
    800 32 318 470 640 1470 640 660 1700 1250 380 2040 656 810 1020 950 28-33 1140 1030 24-56
    900 36 330 510 710 1545 850 900 1865 1250 380 2255 785 863 1120 1050 28-33 1250 1140 28-56
    1000 40 410 550 770 1795 850 900 2015 1500 580 2380 785 863 1235 1160 28-39
    1200 48 470 630 890 1965 850 900 2226 1500 580 2640 785 863 1465 1380 32-39


    聲明：【D373H日標硬密封蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D373H日標硬密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
