ZQDF水用電磁閥

您的位置:閥門 - 電磁閥 - ZQDF水用電磁閥 更新時間:2024-11-01 08:11:31
ZQDF水用電磁閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:ZQDF水用電磁閥廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、...

    • 產品描述
    • 在線詢價
    • 技術咨詢

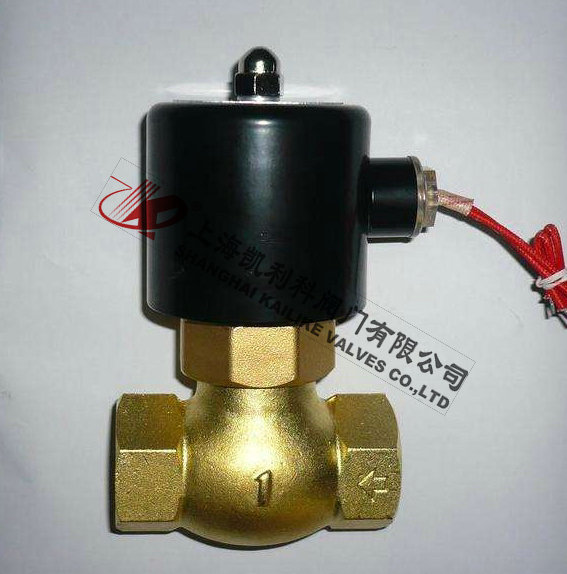

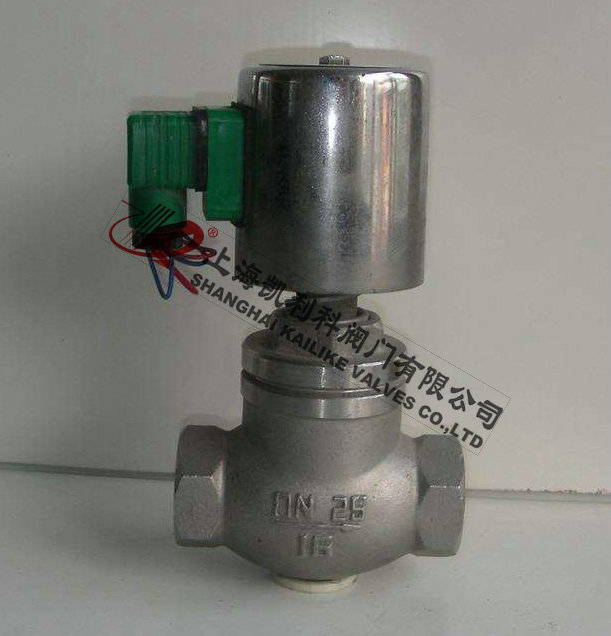

    ZQDF水用電磁閥ZQDF水用電磁閥

    ZQDF水用電磁閥廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF水用電磁閥系列主要用于水、液體、空氣、蒸汽、煤氣等氣體介質的控制;ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。

    產品名稱: 水用電磁閥 產品型號: ZQDF
    公稱通徑: DN15~DN100 結構形式: 直動式、先導式
    公稱壓力: 1.0MPa~1.6MPa 連接方式: 法蘭、螺紋
    適用溫度: -29ºC~+220ºC 驅動方式: 電磁動
    閥體材質: 黃銅、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、蒸汽、液體、氣體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    ZQDF水用電磁閥廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF水用電磁閥系列主要用于水、液體、空氣、蒸汽、煤氣等氣體介質的控制;ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。

    產品特點

    耐腐:主要部件閥塞,閥體等采用不銹鋼和鑄鋼制成,防腐性能良好。
    耐熱:電磁、密封部分全部采用特種耐高溫電工材料和密封材料,并采用了有效的隔熱措施。
    耐磨:選材合理,閥塞與閥體間巧妙地利用流體的潤滑作用,減少磨損。
    耐冷凝:蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。

    結構原理

    ZQDF水用電磁閥為分步動作直接先導式電磁閥,可根據斷電時所處開、關狀態的不同,可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥,線圈通電后,銜鐵在電磁力作用下先帶動副閥閥塞提起,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,銜鐵帶動主閥閥杯,并利用壓差而使主閥閥杯開啟,介質流通。線圈斷電后,電磁力消失,銜鐵因自重下落復位。同時依靠介質壓力,主副閥得以緊密關閉。常開電磁閥,線圈通電后由于吸力作用,動鐵芯下移,把副閥閥塞壓下,副閥關閉,主閥閥杯內壓力上升,當壓力升到一定值時,主閥閥杯的上下壓差一樣,由于電磁力作用,動鐵芯失去主閥閥杯下,壓緊主閥閥座,閥門關閉。線圈斷電時,電磁吸力為零,副閥閥塞和支鐵芯由于彈簧作用向上提起,副閥打開,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,利用壓差把主閥閥杯推起,主閥打開,介質流通。

    技術參數

    型號 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
    公稱壓力MPa 1.6
    工作壓差MPa DN15~50 0~1.6
    DN65~100 0.05~1.6
    介質種類 煤氣、空氣等 飽和蒸汽 過熱蒸汽或高溫氣體 水油液體 熱水、油
    介質溫度℃ ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
    電源電壓 AC220V其余規格可作特殊訂貨
    使用壽命 按JB/T7352-94規定
    泄漏量m1/min 按JB/T7352-94·F規定
    功耗 AC≤70VA DC≤60W
    防爆標志 dIIBT4
    防爆證編號 CE991010
    出線口接頭 內螺紋M20×1.5
    環境溫度 -40~+60℃

    外形結構圖



    主要外形尺寸

    公稱通徑
    DN
    外形尺寸 內螺紋 外形尺寸 法蘭連接
    H L G H L D D1 D2 b f N-d
    15 148 92 1/2 176 130 95 65 46 14 2 4-Φ14
    20 148 92 3/4 181 150 105 75 56 16 2 4-Φ14
    25 148 110 1 210 160 115 85 65 16 3 4-Φ14
    32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18
    40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18
    50 192 162 2 252 230 165 125 99 20 3 4-Φ18
    65       265 290 185 145 118 20 3 4-Φ18
    80       276 310 200 160 132 20 3 8-Φ18
    100       373 350 220 180 156 22 3 8-Φ18

    防爆結構圖

    安裝須知

    1、ZQDF水用電磁閥安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
    2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,需定期清潔干凈。
    3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置。
    4、在管路系統中,安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
    5、安裝電磁閥前,管道必須清洗干凈。建議在閥前安裝過濾器,蒸汽管道安裝疏水閥。
    6、不能將閥安裝在管道的低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
    7、普通型不能在爆炸危險場合使用。
    8、在管路剛性不足情況下,建議把閥前管道用支架固定,以免電磁閥工作時引起振動。
    9、在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
    10、電磁閥前后管道上需安裝壓力表,以便觀察管道壓力。

    使用保養

    1、建議使用單位派專人負責使用保養。
    2、電磁閥安裝后需通入介質實驗動作數次,確認正常后方可投入正式使用。
    3、應定期清洗大閥內外及銜吸合面的污物,注意不要損壞密封面。
    4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。
    5、電磁閥從管路上卸下不用時,應將內部零件拭凈并用壓縮空氣吹凈儲存。
    6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,再和閥座研磨。
    7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閥要停止使用,關閉前后手動閥,以免電磁閥爆炸和泄漏。

    結構分解圖


    聲明:【ZQDF水用電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的ZQDF水用電磁閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!
