GM不銹鋼高真空隔膜閥

您的位置：閥門 - 隔膜閥 - GM不銹鋼高真空隔膜閥 更新時間：2024-11-01 08:11:56
GM不銹鋼高真空隔膜閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：GM不銹鋼高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    GM不銹鋼高真空隔膜閥GM不銹鋼高真空隔膜閥

    GM不銹鋼高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。

    產品名稱： 不銹鋼高真空隔膜閥 產品型號： G61F
    公稱通徑： DN10～DN50 結構形式： 隔膜式
    公稱壓力： 真空負壓0.1MPa 連接方式： 活套法蘭、快卸法蘭、焊接
    適用溫度： -29ºC～+180ºC 驅動方式： 手動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 空氣、氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    GM不銹鋼高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。

    技術性能

    適用范圍(Pa) 105～1.3x10-4
    閥門漏率(Pa.L/S) ≤1.3x10-4
    介質溫度（℃） -25～+80(密封材料為丁腈橡膠)
    -30～+150(密封材料為氟橡膠)
    安裝位置 任意

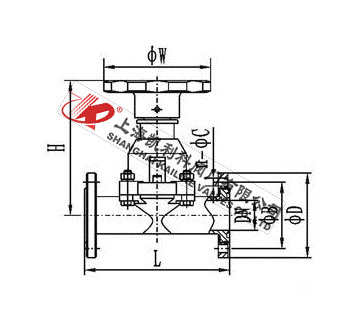

    外形結構圖



    活套法蘭連接及外形尺寸

    型號 通徑(DN) ΦD ΦB ΦW H L n-ΦC 法蘭標準
    GM-10 10 46 36 55 75 75 4-Φ6 JB919
    GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070
    GM-40 40 100 80 100 132 150 4-Φ9
    GM-50 50 110 90 100 157 180 4-Φ9

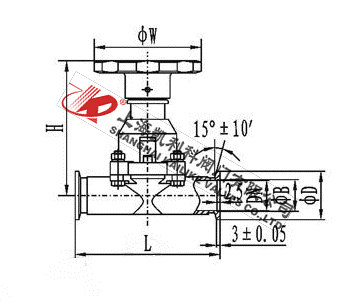

    外形結構圖



    快卸法蘭(KF)連接及外形尺寸

    型號 通徑(DN) ΦD ΦB ΦW H L 法蘭標準
    GM-10/KF 10 30 12.2 55 75 75 GB4892
    GM-25/KF 25 40 26.2 90 115 100
    GM-40/KF 40 55 41.2 100 132 150
    GM-50/KF 50 75 52.2 100 157 180

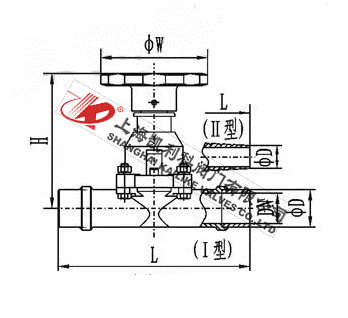

    外形結構圖



    焊接式主要外形尺寸

    型號 通徑(DN) ΦD ΦW H L
    GM-10-H(Ⅰ) 10 19 55 75 150
    GM-25H(Ⅰ) 25 32 90 115 200
    GM-40H(Ⅰ) 40 45 100 132 240
    GM-50H(Ⅰ) 50 57 100 157 240
    GM-10H(Ⅱ) 10 9 55 75 150
    GM-25H(Ⅱ) 25 19 90 115 200
    注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。

    聲明：【GM不銹鋼高真空隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GM不銹鋼高真空隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
