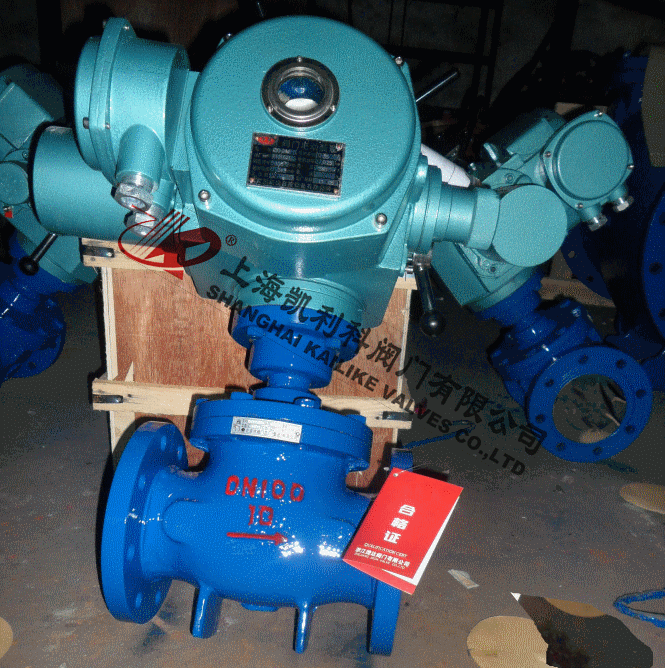

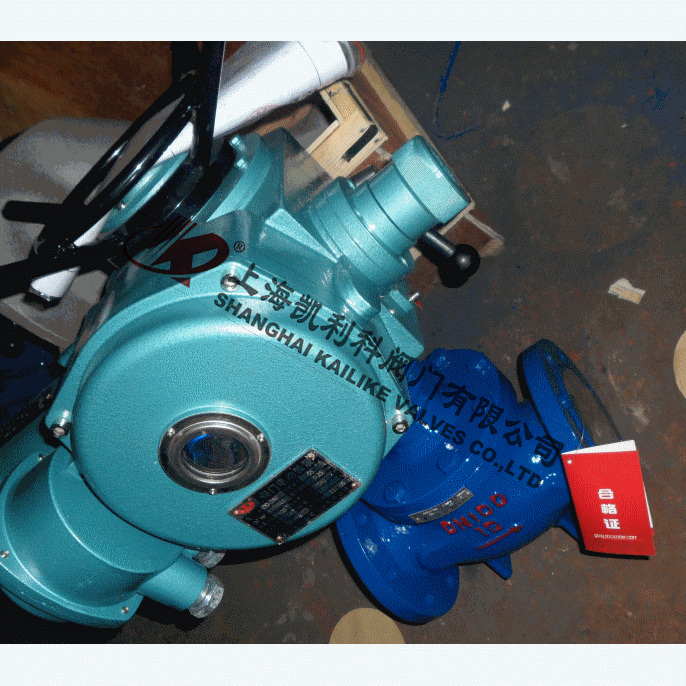

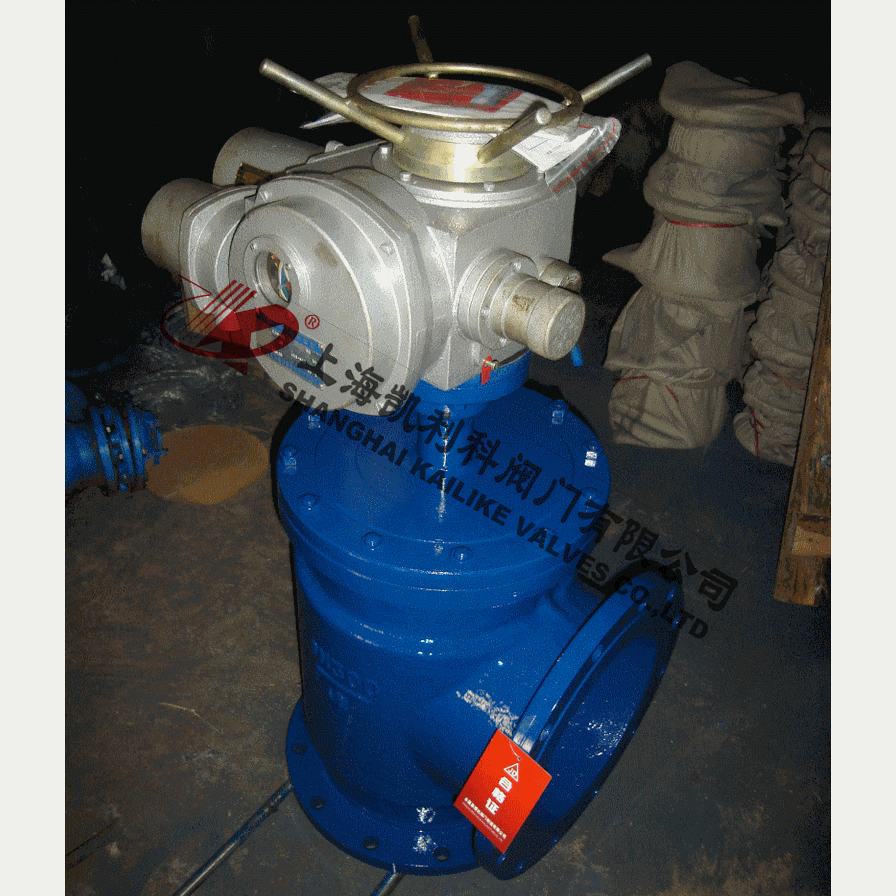

產品名稱：	電動排泥閥	產品型號：	J941X、J944X
公稱通徑：	DN50～DN400	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	電動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

J944X電動角式排泥閥適用于水處理廠各類沉淀池、污泥池、用以排放水池內泥沙，污物及廢水、該閥采用雙室隔膜結構，運動無磨損，不因雜質而漏水，對泥沙淤積不敏感、潤滑、密封性能好。采用襯膠閥板，閥座斜度開口不易沉積泥雜物，驅動介質壓力低，采用手動或電動集中控制，經久耐用、使用壽命長。

工作原理

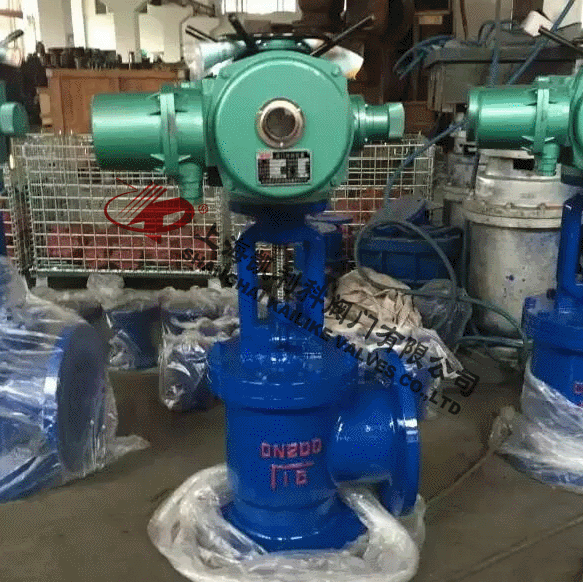

J944X電動角式排泥閥由直角式閥體、支架和電動頭等三大部分組成。由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后具有密封性能好，無滲漏等優點。

主要參數

壓力等級	0.6MPa-1.6MPa
電動頭電壓	220V、380V，訂貨時注明
閥體、支架材料	鑄鐵，球墨鑄鐵，WCB
閥桿材料	不銹鋼
閥板材料	球墨鑄鐵，熱合橡膠、WCB+熱合橡膠
法蘭連接標準	GB/T 17241.6-98
試壓標準	GB/T 13927-92
注：高度H，如用戶需要加高訂貨時注明，不注明按尺寸表中H供貨

外形結構圖



主要外形尺寸

DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25

保管維護

1、閥門應存干燥通風的室內，通路兩端須堵塞。
2、短期內暫不使用的閥門，應取出石棉填料，以免產生電化學腐蝕，損壞閥桿。
3、閥門進出口要用蠟紙或塑料片封住，以防進去臟東西。FHB自動化在線網
4、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
5、放置室外的閥門，必須蓋上油氈或苫布之類防雨、防塵物品。存放閥門的倉庫要保持清潔干燥。

使用維護

1、閥桿螺紋經常與閥桿螺母摩擦，要涂一點黃油或石墨粉，起潤滑作用。
2、不經常啟閉的閥門，要定期轉動手輪，對閥桿螺紋加潤滑劑，以防咬住。
3、室外閥門，要對閥桿加保護套，以防雨、雪、塵土銹污。
4、如閥門系機械傳動，要按時對變速箱添加潤滑油并保持閥門的清潔。
5、不要依靠閥門支持其它重物，不要在閥門上站立。
6、閥桿，特別是螺紋部分，要經常清潔并添加新的潤滑劑，防止塵土中的硬雜物，磨損螺紋和閥桿表面，影響使用壽命。

聲明：【J944X電動角式排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J944X電動角式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
