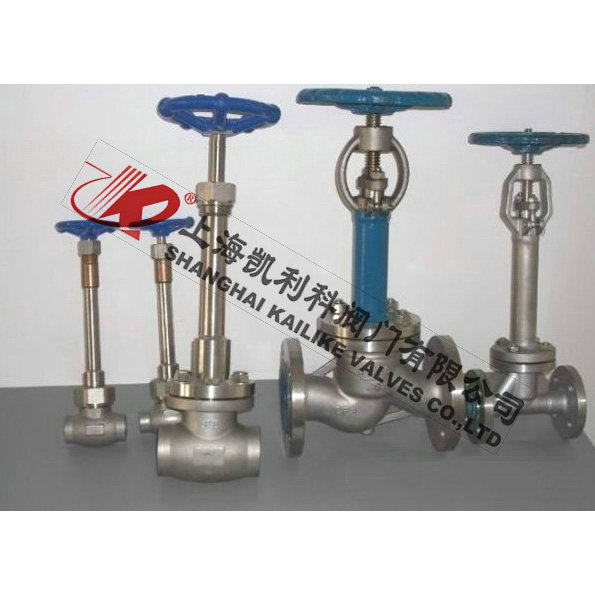

產品名稱：	低溫法蘭截止閥	產品型號：	DJ41Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～-196ºC	驅動方式：	手輪、傘齒輪
閥體材質：	LCB碳鋼、LC3不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液化天然氣、液氮、液氨、乙烯、丙烯、甲烷	生產廠家：	上海凱利科閥門有限公司

產品說明

DJ41Y低溫法蘭截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

產品特點

結構比閘閥簡單，制造與維修都較方便。
密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
啟閉力矩大、啟閉較費力，啟閉時間較長。
流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
全開時閥瓣經常受沖蝕。

執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗與檢驗
JB/T7749	GB 12221	JB79	GB9131	JB/T9092

壓力試驗

公稱壓力PN	1.6	2.5	4.0
強度試驗	2.4	3.8	6.0
水密封試驗	1.8	2.8	4.4
上密封試驗	1.8	2.8	4.4
氣密封試驗	0.4-0.7

主要性能范圍

型號		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作壓力（MPa）		1.6		2.5		4.0
適用溫度（℃）		-45		-101		-196
適用介質		液化天然氣、液氮、液氨、乙烯、丙烯、甲烷等低溫介質
材料	閥體、閥蓋	LCB	LC3	LCB	LC3	LCB	LC3
	閥瓣、閥座	鉻鎳鋼＋鈷鉻鎢
	閥桿	鉻鎳鋼

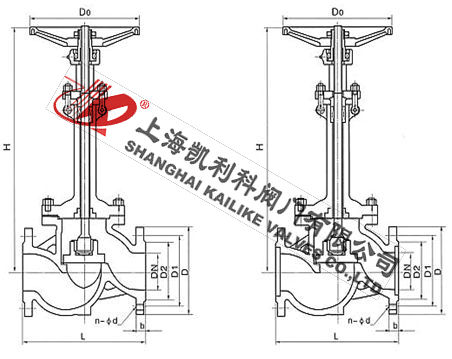

外形結構圖

主要外形尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
								-46℃	-101℃	-196℃
凸面法蘭 RF DJ41Y-16L DJ41Y-16LC1 DJ41Y-16LC2 DJ41Y-16LC3 DJ41Y-16LC4 DJ41Y-16P DJ41Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	520	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	335	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
凸面法蘭 RF DJ41Y-25LCB DJ41Y-25LC1 DJ41Y-25LC2 DJ41Y-25LC3 DJ41Y-25LC4 DJ41Y-25P DJ41Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
4.0MPa	50	230	160	125	100	20	4-Φ18	483	504	546	240
凸面法蘭 RF DJ41Y-40L DJ41Y-40LC1 DJ41Y-40LC2 DJ41Y-40LC3 DJ41Y-40LC4 DJ41Y-40P DJ41Y-40R	65	290	180	145	120	22	8-Φ18	499	530	551	280
	80	310	195	160	135	22	8-Φ18	546	578	620	280
	100	350	230	190	160	24	8-Φ23	572	604	646	320
	125	400	270	220	188	28	8-Φ25	620	651	693	360
	150	480	300	250	218	30	8-Φ25	683	741	767	400
	200	600	375	320	282	38	12-Φ30	893	924	977	400
	250	730	445	385	345	42	12-Φ34	1004	1035	1088	450
	300	850	510	450	408	46	16-Φ34	1150	1181	1234	500



聲明：【DJ41Y低溫法蘭截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DJ41Y低溫法蘭截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
