產品名稱：	針型截止閥	產品型號：	J11W/J21W/J61W/J91W
公稱通徑：	DN3～DN25	結構形式：	截止式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	內螺紋、外螺紋、焊接、卡套
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

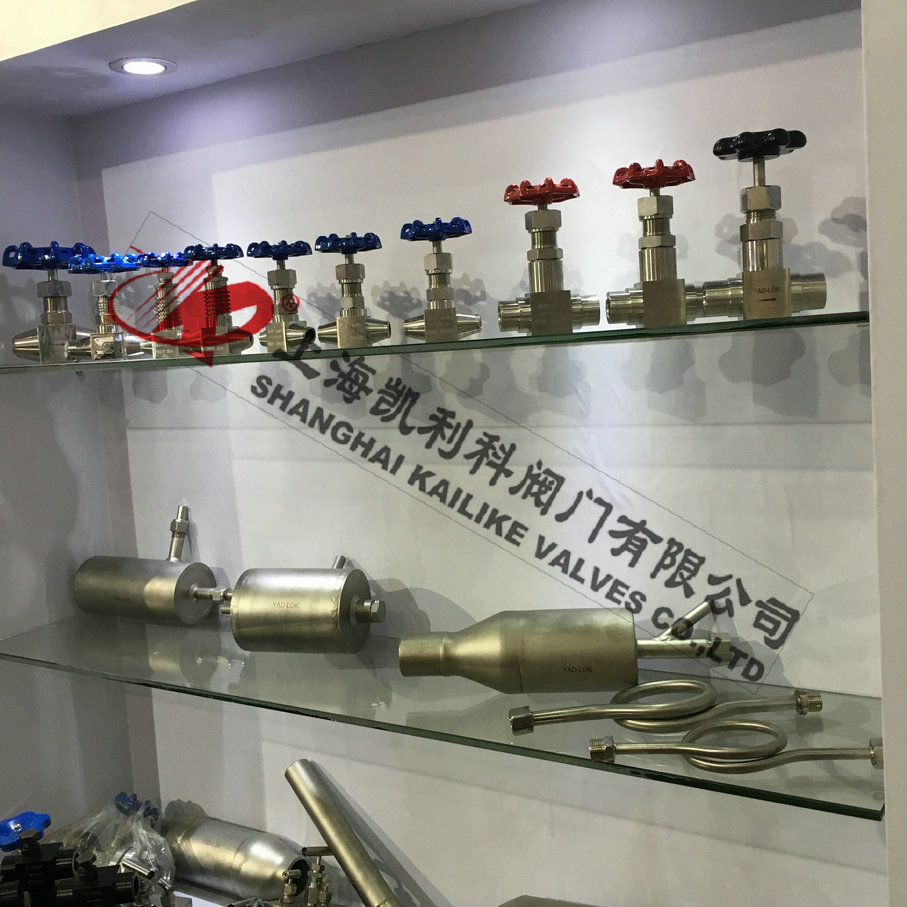

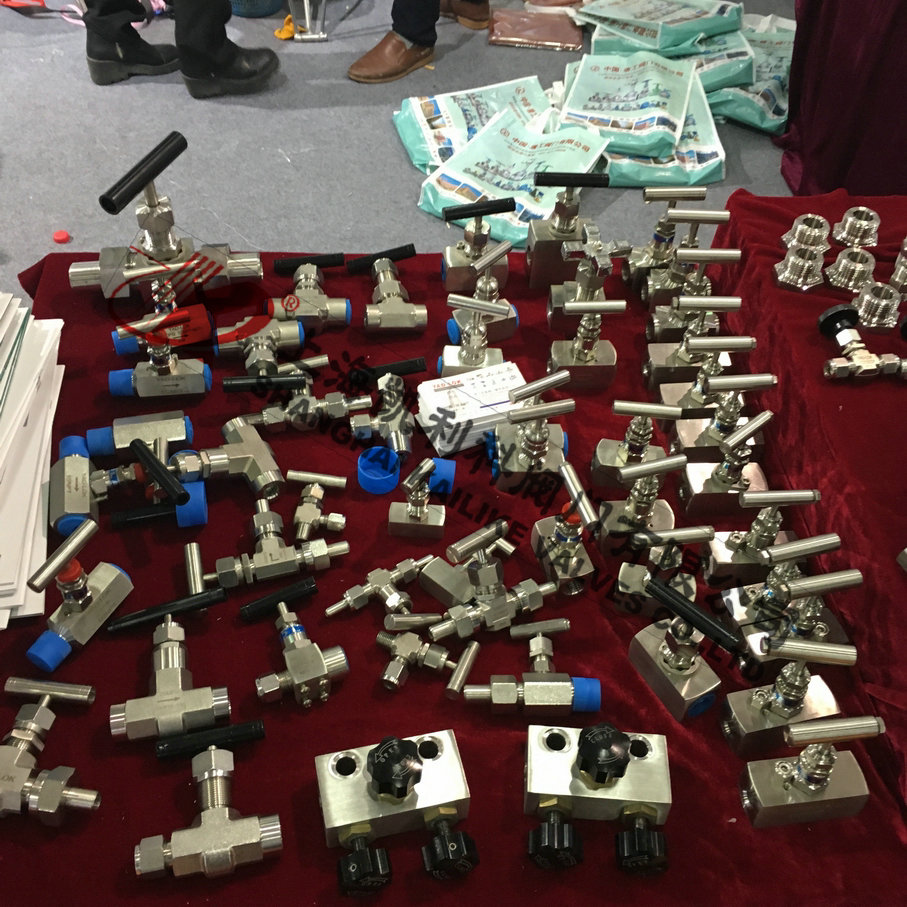

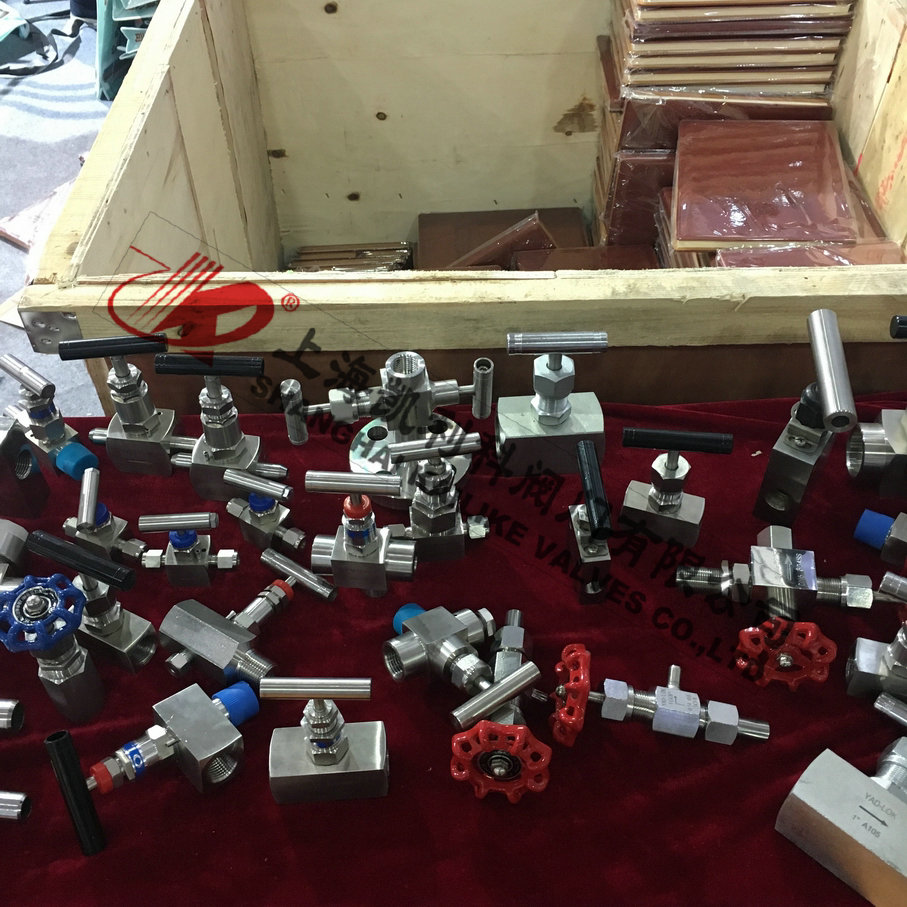

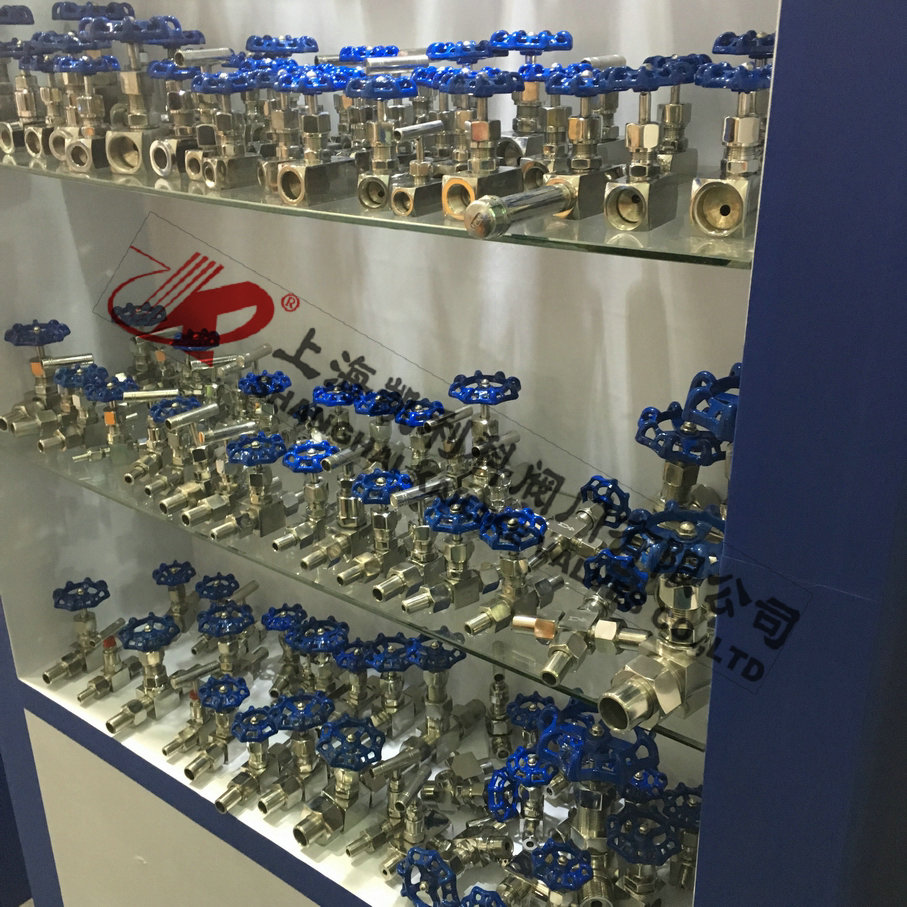

產品說明

J11W/J21W針型截止閥密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。

J11W內螺紋針型截止閥

主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	優質碳鋼	優質碳鋼

主要性能規范

型號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
		殼體	密封(液)	密封(氣)
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0

外形結構圖

主要外型及連接尺寸

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
		Do	L	H	H1	d
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

J21W外螺紋針型截止閥

 主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J21W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨
J21W-160	優質碳鋼	鉻不銹鋼

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體(MPa)	密封	密封(氣)
J21W -16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W 40P	4.0	6.0	4.4	0.6	4.0
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W -320P	32.0	48.0	35.2	0.6	32.0

外形結構圖

主要外型及連接尺寸

公稱直徑	尺寸							重量(Kg)
	Do	D1	D2	L	H1	H2	M
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

J61Y焊接式針型截止閥

主要零件材料

零件名稱	閥桿、閥蓋、螺栓	閥桿、閥瓣密封圈	填料	墊片	手柄
J61Y-170V	鉻鎳不銹鋼	不銹鋼	聚四氧乙稀、柔性石墨PTEF	橡膠石棉板	優質碳鋼

主要性能規范

型號 Type	公稱壓力 (MPa)	試驗壓力PS(MPs)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體Shell	密封 （液）	密封 （氣）Seal
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	電站、石油氣、水、油品等
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
	24.0	16.0	17.6	0.6	16.0	C≤200℃

外形結構圖

主要外型及連接尺寸

公稱直徑	尺寸					重量(Kg)
	Do	L	H	H1	D
6	80	100	100	110	8	1.20
10	80	120	100	110	8	1.50
15	100	130	120	130	12	1.70
20	120	145	150	165	15	2.60
25	140	170	165	190	18	4.30

J91W卡套針型截止閥

J91W卡套針型閥主要零件材料

序號NO.	零件名稱Part name	材質Material
1	卡套 Ferrule & Ferrule Set	20# A105 SS304 SS304L SS316 SS316L
2	連接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
3	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
4	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE RTFE
5	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
6	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

外形結構圖

主要連接尺寸

ITEM NO.	D0	L	H	D1
J91W/H-1	ø8	80	92	ø70
J91W/H-2	ø10	89	95	ø70
J91W/H-3	ø12	92	98	ø70
J91W/H-4	ø14	95	101	ø70
J91W/H-5	ø18	100	113	ø80

外形結構圖

主要連接尺寸

ITEM NO.	D0	L	H	D1
J94W/H-1	ø8	38	92	ø70
J94W/H-2	ø10	38	92	ø70
J94W/H-3	ø12	39	92	ø70
J94W/H-4	ø14	40	94	ø70
J94W/H-5	ø18	42	100	ø80

JJM8壓力表針型截止閥

主要零件材料

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
JJM8 160P DN3-50	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
JJM8-160P	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

外形結構圖

主要外型及連接尺寸

型號	公稱直徑	尺寸							重量(Kg)
		L	L1	Do	H	H1	M1	M2
JJM8-160		116	85	65	116	128	M20×1.5左	M20×1.5右	1.0

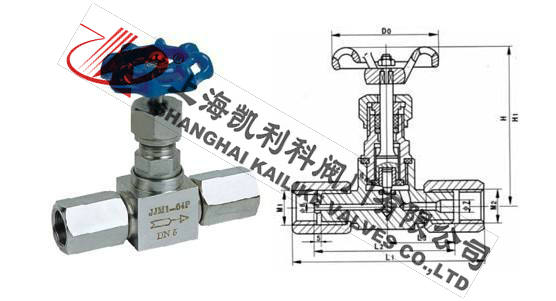

JJM1壓力表針型截止閥

主要零部件材料

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
JJM1-160-DN3-50	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力 (MPa)	工作溫度 (℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
JJM1-160	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

外形結構圖

主要外型及連接尺寸

型號	公稱直徑	尺寸								重量 (Kg)
		L1	Do	L2	H	H1	L3	M1	M2
JJM1-160		116	65	85	98	105	40	M20×1.5左	M20×1.5	1.0
									G1/2′右



聲明：【J11W,J21W針型截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J11W,J21W針型截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
