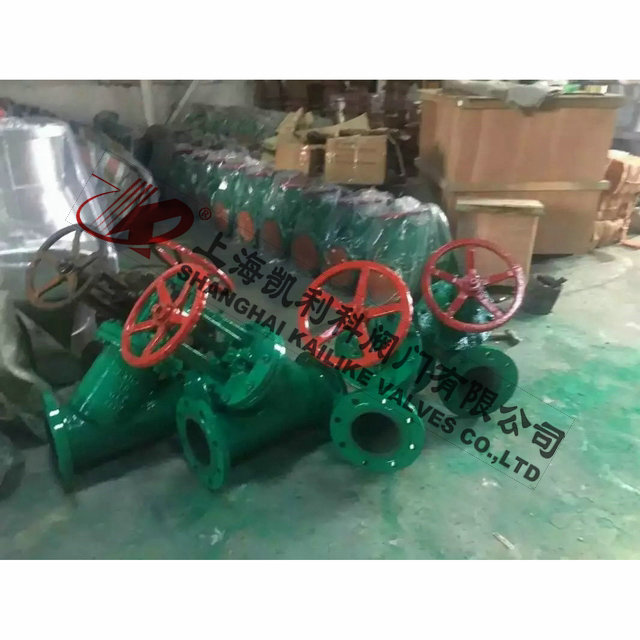

產品名稱：	直流式襯膠截止閥	產品型號：	J45J
公稱通徑：	DN15～DN300	結構形式：	直流式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	0ºC～+80ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	腐蝕性液體或氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J45J直流式襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。直流式襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。

執行標準

1、設計與制造按：GB/12239
2、結構長度：GB/12221
3、法蘭連接尺寸按：GB4126.3、GB4216.4
4、試驗檢驗按：GB/T13927

產品優點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 　
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 　
4、水錘現象不易產生。原因是關閉時間長。

外形結構圖



主要外形尺寸

公稱通徑  DN	PN1.0(MPa)										重量  Weight (kg)
	L	D	D1	D2	f	b	Z-￠d	D0	H1	H2
15	130	95	65	43	3	14	4-￠14	100	180	195	7
20	150	105	75	50	3	14	4-￠14	100	215	235	8
25	160	115	85	60	3	16	4-￠14	120	220	245	9
32	180	135	100	68	2	18	4-￠18	140	250	275	11
40	200	145	110	80	3	18	4-￠18	160	283	315	15
50	230	160	125	100	3	20	4-￠18	180	316	360	18
65	290	180	145	115	3.5	20	4-￠18	200	353	408	26
80	310	195	160	130	3.5	22	8-￠18	240	437	505	35
100	350	215	180	150	4	24	8-￠18	280	480	566	48
125	400	245	210	180	4	26	8-￠18	320	540	650	65
150	480	280	240	210	4	28	8-￠23	360	605	740	95
200	600	335	295	260	5	32	8-￠23	400	650	800	150
250	730	405	355	319	5	35	12-￠26	450	680	870	235
300	850	460	410	370	6	40	12-￠26	500	770	1050	350

聲明：【J45J直流式襯膠截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J45J直流式襯膠截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
