H76H,H76W,H76X對夾式蝶形止回閥

您的位置：閥門 - 止回閥 - H76H,H76W,H76X對夾式蝶形止回閥 更新時間：2024-11-01 08:11:55

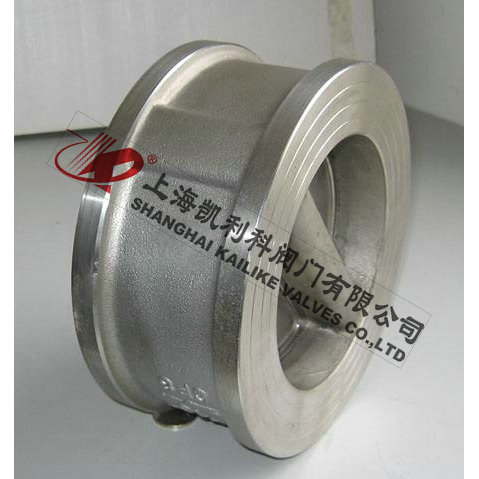

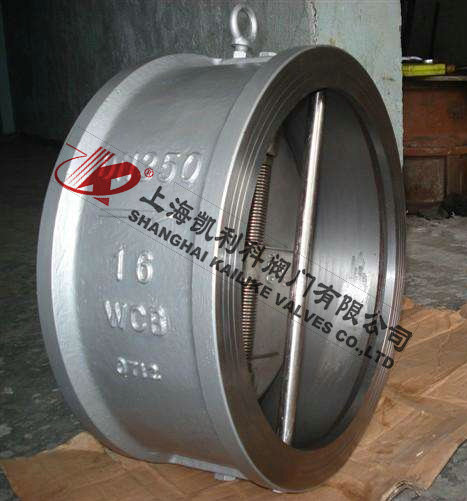

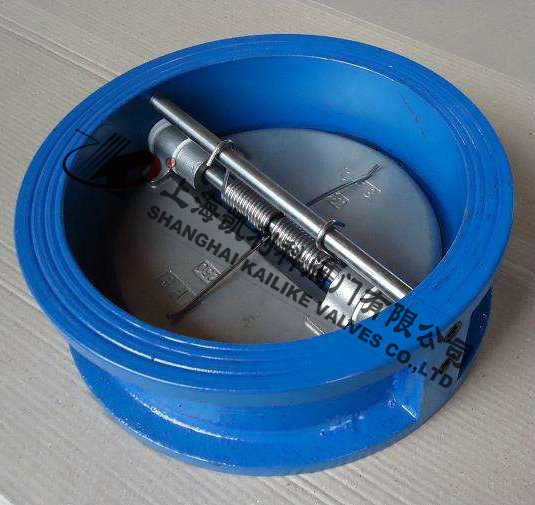

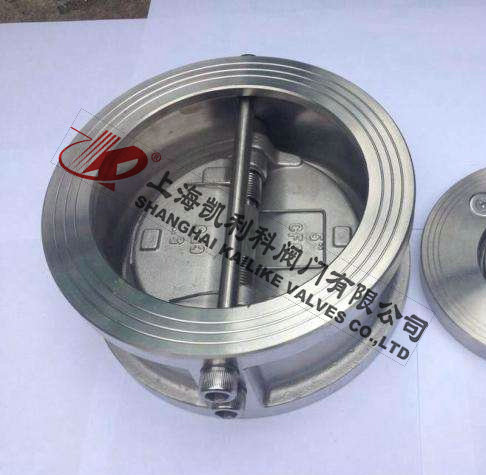

H76H,H76W,H76X對夾式蝶形止回閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：H76H、H76W、H76X對夾式蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    H76H,H76W,H76X對夾式蝶形止回閥H76H,H76W,H76X對夾式蝶形止回閥

    H76H、H76W、H76X對夾式蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

    產品名稱： 對夾式蝶形止回閥 產品型號： H76H、H76W、H76X
    公稱通徑： DN50～DN1200 結構形式： 蝶形
    公稱壓力： 1.6MPa～4.0MPa | 150LB～2500LB 連接方式： 對夾式、法蘭式
    適用溫度： -29ºC～+425ºC 驅動方式： 介質推動
    閥體材質： 鑄鐵、鑄鋼、不銹鋼 標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    H76H、H76W、H76X對夾式蝶形止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。

    產品特點

    1、體積小，重量輕，結構緊湊、維修方便
    2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
    3、因速閉作用，可防止介質倒流
    4、閥體結構長度尺寸小，剛性好
    5、安全方便，可用于水平垂直兩個方向安裝

    執行標準

    1、法蘭連接尺寸：GB/T1724.1-98
    2、結構長度：GB/T12221-1989，ISO5752-82

    性能參數

    型號 工作壓力（MPa） 適用溫度（℃） 適用介質 閥體材料
    H76X-10C/16C/25C 1.0～2.5 －29～80 水、油品 碳鋼/不銹鋼
    H76H-10C/16C/25C/40C 1.0～4.0 －29～425 水、蒸汽、油品 碳鋼/不銹鋼
    H76W-10P/16P/25P/40P 1.0～2.5 ≤150 硝酸類 不銹鋼
    H76Y-40P 4.0 ≤150 硝酸類 不銹鋼
    備注：如需美標150LB-2500LB請來電咨詢

    外形結構圖



    主要外形尺寸1.0MPa（國標）

    公稱通徑
    DN
    mm
    Norminal
    diameter    		 公稱壓力
    PN
    MPa
    Norminal
    pressure    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    L D D3 D2
    PN1.0MPa 50 60 108 56 51 2
    65 67 128 73 65 3
    80 73 142 88 80 4
    100 73 162 108 102 6
    125 86 192 132 127 8
    150 98 218 160 152 13
    200 127 273 210 203 25
    250 146 328 266 254 39
    300 181 378 310 305 64
    350 184 438 355 350 85
    400 191 489 405 400 114
    450 203 539 455 450 138
    500 219 594 505 500 161
    600 222 696 605 600 250
    700 305 811 700 695 370
    800 305 918 800 796 540
    900 368 1018 903 898 650
    1000 432 1124 1055 1050 900
    1200 524 1340 1205 1200 1420

    主要外形尺寸1.6MPa（國標）

    公稱通徑
    DN
    mm
    Norminal
    diameter    		 公稱壓力
    PN
    MPa
    Norminal
    pressure    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    L D D3 D2
    PN1.6MPa 50 60 108 56 51 2
    65 67 128 73 65 3
    80 73 142 88 80 4
    100 73 162 108 102 6
    125 86 192 132 127 8
    150 98 218 160 152 13
    200 127 273 210 203 25
    250 146 328 266 254 39
    300 181 384 310 305 64
    350 184 444 355 350 85
    400 191 496 405 400 114
    450 203 556 455 450 138
    500 219 618 505 500 161
    600 222 732 605 600 250
    700 305 802 700 695 370
    800 305 912 800 796 540
    900 368 1012 903 898 650
    1000 432 1126 1055 1050 900
    1200 524 1340 1205 1200 1420

    主要外形尺寸2.5MPa（國標）

    公稱通徑
    DN
    mm
    Norminal
    diameter    		 公稱壓力
    PN
    MPa
    Norminal
    pressure    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    L D D3 D2
    PN2.5MPa 50 60 108 56 51 2
    65 67 128 73 65 3
    80 73 142 88 80 4
    100 73 168 108 102 6
    125 86 194 132 127 8
    150 98 224 160 152 14
    200 127 284 210 203 27
    250 146 341 266 254 42
    300 181 401 210 305 54
    350 184 458 355 350 86
    400 191 515 405 400 120
    450 203 565 455 450 148
    500 219 622 505 500 165
    600 222 732 605 600 290
    700 305 831 700 695 400
    800 305 942 800 796 580
    900 368 1040 903 898 660
    1000 432 1155 1055 1050 960
    1200 524 1365 1205 1200 1510

    主要外形尺寸150LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 150
    PN2.0MPa    		 2 50 60 103 56 51 2
    2 1/2 65 67 122 73 65 3
    3 80 73 135 88 80 4
    4 100 73 173 108 102 6
    5 125 86 195 132 127 8
    6 150 98 220 160 152 13
    8 200 127 277 210 203 25
    10 250 146 337 366 254 39
    12 300 181 407 310 305 54
    14 350 184 448 355 350 80
    16 400 191 512 405 400 117
    18 450 203 547 455 450 138
    20 500 219 604 505 500 163
    24 600 222 715 605 600 331
    28 700 305 773 700 700 380
    30 750 305 824 750 746 425
    32 800 305 878 800 796 560
    36 900 368 983 910 898 640
    40 1000 432 1142 1055 1055 960
    48 1200 524 1302 1205 1200 1400

    主要外形尺寸300LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 300
    PN5.0MPa    		 2 50 60 110 58 51 3
    2 1/2 65 67 128 73 65 4
    3 80 73 147 88 80 6
    4 100 73 179 108 102 8
    5 125 86 214 132 127 15
    6 150 98 249 160 152 18
    8 200 127 305 210 203 31
    10 250 146 359 266 254 51
    12 300 181 420 310 305 77
    14 350 222 483 355 350 117
    16 400 232 537 405 400 190
    18 450 264 594 455 450 200
    20 500 292 652 505 200 265
    24 600 318 772 608 600 410
    30 750 368 882 740 735 660
    36 900 483 1044 880 873 1020
    42 1050 568 1196 1045 1035 1540
    48 1200 629 1385 1190 1179 2260

    主要外形尺寸600LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 600
    PN11.0MPa    		 2 50 60 110 58 51 4
    2 1/2 65 67 128 73 65 5
    3 80 73 147 88 80 8
    4 100 79 191 108 102 11
    5 125 105 239 136 127 20
    6 150 136 264 162 152 26
    8 200 165 318 212 200 55
    10 250 213 398 266 250 103
    12 300 229 455 312 305 140
    14 350 273 490 355 337 223
    16 400 35 562 400 387 360
    18 450 362 610 450 438 395
    20 500 368 680 500 489 518
    24 600 438 786 600 591 836

    主要外形尺寸900LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 900
    PN5.0MPa    		 2 50 70 140 58 51 8
    2 1/2 65 83 162 73 65 11
    3 80 83 165 90 80 14
    4 100 102 204 108 102 20
    5 125 110 245 136 127 30
    6 150 159 286 162 150 42
    8 200 206 356 212 200 8
    10 250 241 432 266 250 145
    12 300 292 495 312 305 220
    14 350 356 518 355 337 350
    16 400 384 572 400 387 470
    18 450 451 635 450 438 605
    20 500 451 695 496 487 820
    24 600 495 835 600 591 1050

    主要外形尺寸1500LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 1500
    PN26.0MPa    		 2 50 70 140 58 51 8
    2 1/2 65 83 162 73 65 11
    3 80 83 172 90 80 19
    4 100 102 207 108 102 26
    5 125 110 252 136 127 51
    6 150 150 280 162 150 68
    8 200 206 350 212 200 130
    10 250 248 433 266 254 210
    12 300 305 518 312 305 384
    14 350 356 576 355 337 550
    16 400 384 639 400 387 635

    主要外形尺寸2500LB (ANSI 美標)

    壓力等級
    Pressure
    rating    		 口徑
    DN    		 尺寸
    Dimension    		 重量
    （kg)
    Weight
    NPS DN L D D3 D2
    Class 2500
    PN42.0MPa    		 2 50 70 143 48 42 10
    2 1/2 65 83 166 58 58 18
    3 80 86 194 68 68 26
    4 100 105 232 94 94 40
    5 125 110 277 106 106 59
    6 150 159 315 162 162 90
    8 200 206 385 186 186 150
    10 250 254 474 232 232 240
    12 300 305 547 272 272 440

    聲明：【H76H,H76W,H76X對夾式蝶形止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H76H,H76W,H76X對夾式蝶形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
