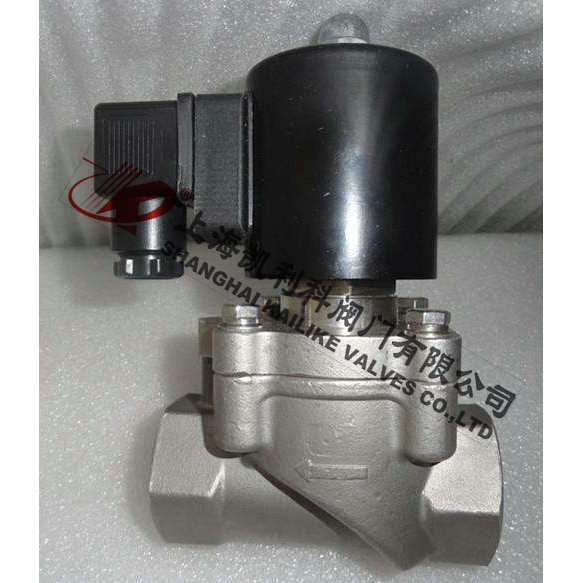

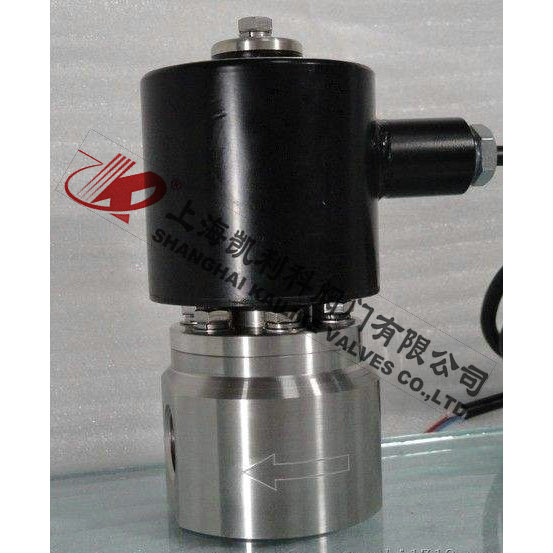

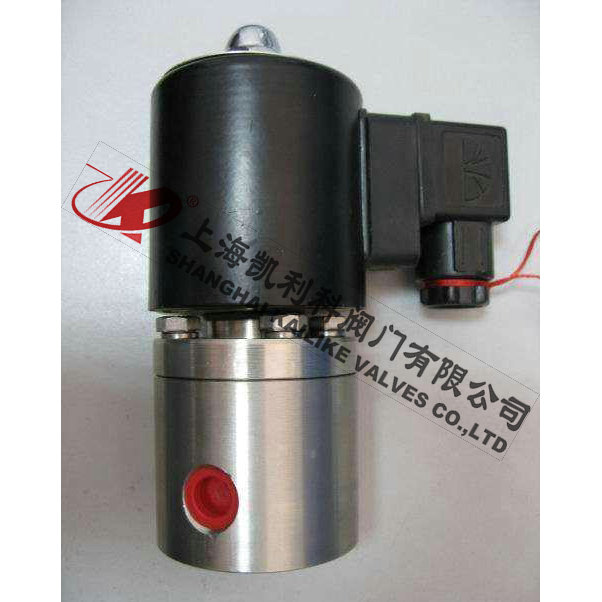

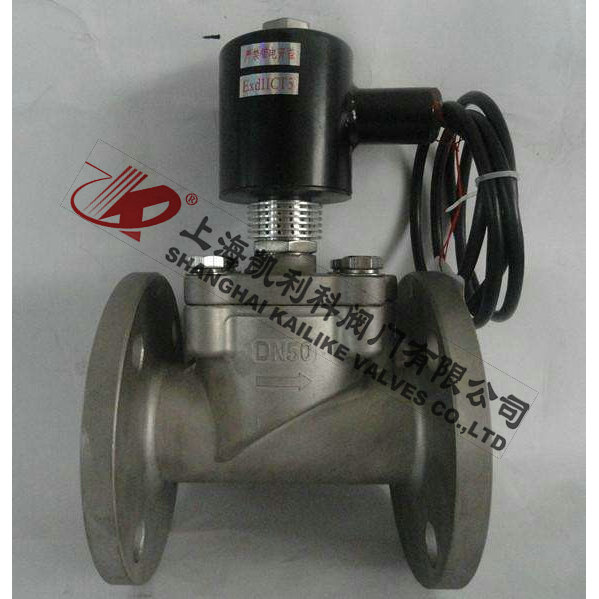

產品名稱：	直動式真空電磁閥	產品型號：	ZCA
公稱通徑：	DN3～DN200	結構形式：	直動式
真空負壓：	0.1MPa	連接方式：	法蘭、螺紋、焊接
適用溫度：	0ºC～+100ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCA直動式真空電磁閥主要用于真空管路或與真空泵聯動控制系統中，廣泛應用于真空吸塑、真空包裝、真空吸盤、真空泵等設備的配套使用以及自來水公司的虹吸真空供水自控系統。

工作原理

ZCA直動式真空電磁閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。直動式真空電磁閥按產品結構及控制方式，可分為真空保壓型、真空排空型和高真空雙向保壓型三種類型。

結構作用

ZCA直動式真空電磁閥是指工作壓力低于正常標準大氣壓，形成一定真空（負壓）的電磁閥，是適用于真空設備管路，做開關兩位通斷使用的常用閥門，廣泛應用于純凈空氣、食品、冶金，及對泄露要求較高的場所。根據結構形式及控制方式的不同，通?？煞譃楸盒?、排空型以及雙向保壓型三種類型。

結構特點

1，由于直動式真空電磁閥的使用壓力為真空狀態，無法帶壓力啟動，因此只能用直動式電磁閥，而普通電磁閥在有壓差的情況下，則選用先導式電磁閥；
2，真空電磁閥對泄漏要求非常高，所以密封方式不能用間隙密封，應保證連接的高度密封性。
3，真空電磁閥的氣流順序?yàn)榈沽鳡顟B(tài)。
4，閥體一般采用不銹鋼材質，而普通電磁閥的閥體材質則無要求。

技術參數

公稱通徑：DN3~200mm
閥體材質：鑄鋼、不銹鋼
適用介質：無腐蝕氣體及液體
介質溫度：0~100℃
環境溫度：-10~+40℃
真空負壓：0.1MPa
電源電壓：交直流各種電壓
控制方式：常閉、常開
選裝配置：信號反饋、防爆

外形結構圖

主要外形尺寸

公稱通徑	螺紋連接			法蘭連接
	G螺紋	A	H	A	H
DN3-8	G1/8、G1/4	47	65
DN10	G3/8	70	135
DN15	G1/2	70	135	100	140
DN20	G3/4	85	140	110	145
DN25	G1	95	218	125	155
DN32	G1-1/4	115	270	140	160
DN40	G1-1/2	130	275	150	170
DN50	G2	145	205	165	175
DN65				200	240
DN80				240	260
DN100				280	295
DN125				310	295
DN150				460	350
DN200				460	350

聲明：【ZCA直動式真空電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCA直動式真空電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
