J23H-40C-64C-160C-320C高壓外螺紋針型閥

您的位置：閥門 - 針型閥 - J23H-40C-64C-160C-320C高壓外螺紋針型閥 更新時間：2024-11-01 08:11:39
J23H-40C-64C-160C-320C高壓外螺紋針型閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：J23H-40C-64C-160C-320C高壓外螺紋針型閥是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-40℃～+440℃ -70℃～-240℃ ≤...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    J23H-40C-64C-160C-320C高壓外螺紋針型閥J23H-40C-64C-160C-320C高壓外螺紋針型閥

    J23H-40C-64C-160C-320C高壓外螺紋針型閥是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-40℃～+440℃ -70℃～-240℃ ≤540℃ ≤540℃。比其他類型的閥門，高壓外螺紋針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品名稱： 高壓外螺紋針型閥 產品型號： J23H-40C-64C-160C-320C
    公稱通徑： DN20～DN400 結構形式： 針型截止式
    公稱壓力： 1.6MPa～32.0MPa 連接方式： 外螺紋
    適用溫度： -40ºC～+540ºC 驅動方式： 手動（一字形手柄或菊花形手輪）
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、蒸汽、空氣等氣體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    J23H-40C-64C-160C-320C高壓外螺紋針型閥是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-40℃～+440℃ -70℃～-240℃ ≤540℃ ≤540℃。比其他類型的閥門，高壓外螺紋針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

    產品特性

    1. 制造標準: GB/T12224-2005  JB/T7747-1995
    2. 連接形式: 接管對焊連接
    3. 結構特征:錐面密封,活動閥瓣
    4. 閥門檢驗和試驗: GB/T13927-1992
    5. 公稱壓力:≤10000Psi
    6. 適用工作溫度:-29℃～+538℃
    7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
    8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

    零件材料

    序號
    NO.    		 零件名稱
    Part name    		 材質
    Material
    1 焊接接管 Weld tube 20# A105 SS304 SS304L SS316 SS316L
    2 平墊圈Plain washer PTFE RTFE
    3 連接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L
    4 閥體 Body 20# A105 SS304 SS304L SS316 SS316L
    5 閥蓋墊片 Bonnet Gasket 紫銅(Red copper) PTFE
    6 閥蓋Bonnet 20# A105 SS304 SS304L SS316 SS316L
    7 填料墊 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金屬盤根(Matel and Graphite)
    8 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    9 填料壓蓋 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    10 鎖緊螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
    11 閥桿 Stem 20# A105 SS304 SS304L SS316 SS316L
    12 手輪 Handle 20# A105 SS304 SS304L SS316 SS316L
    13 帶帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    性能規范

    型號
    Type    		 公稱壓力（MPa）Nominal pressure 試驗壓力（MPa）Test pressure 工作壓力（MPa）Working pressure 工作溫度（℃）Working temperature 適用介質
    Applicable mediun
    殼體
    Shell    		 密封（液）
    Seal    		 密封（氣）
    Seal
    J23H-16 1.6 2.4 1.76 0.6 1.6 P＜540℃ 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
    J23H-40C 4.0 6.0 4.4 0.6 4.0
    J23H-160 16.0 24.0 17.6 0.6 16.0 C＜425℃
    J23H-320C 32.0 48.0 35.2 0.6 32.0

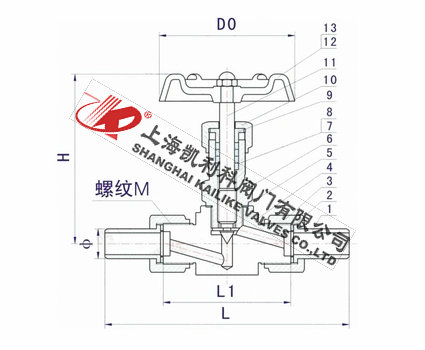

    外形結構圖



    主要外形尺寸

    型號 公稱通徑 DN
    Nominal bore    		 M ø L1 L H D0
    J23H-40C-64C|160C|320C DN6 M20*1.5 ø14 66 140 96 63
    J23H-40C-64C|160C|320C DN10 M24*1.5 ø18 78 160 115 78
    J23H-40C-64C|160C|320C DN15 M30*2 ø22 94 180 122 100
    J23H-40C-64C|160C|320C DN20 M36*2 ø28 108 220 156 110
    J23H-40C-64C|160C|320C DN25 M39*2 ø33 110 230 170 140

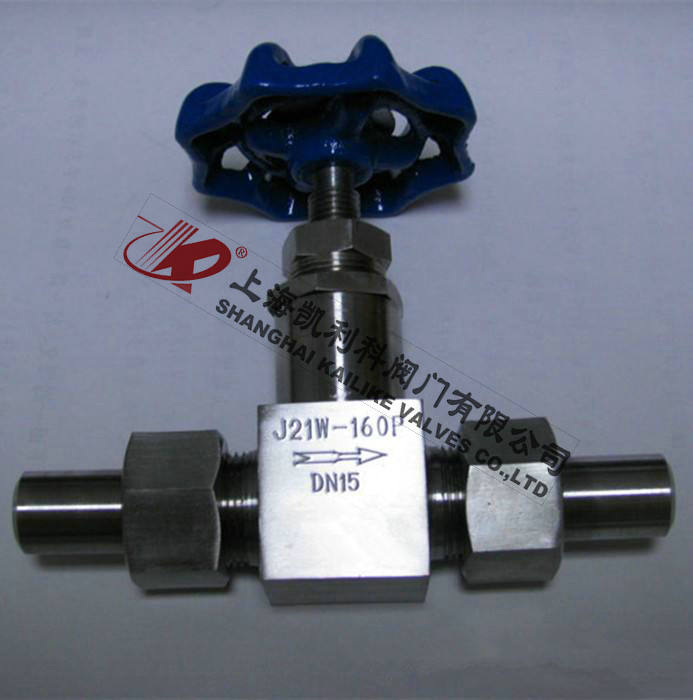

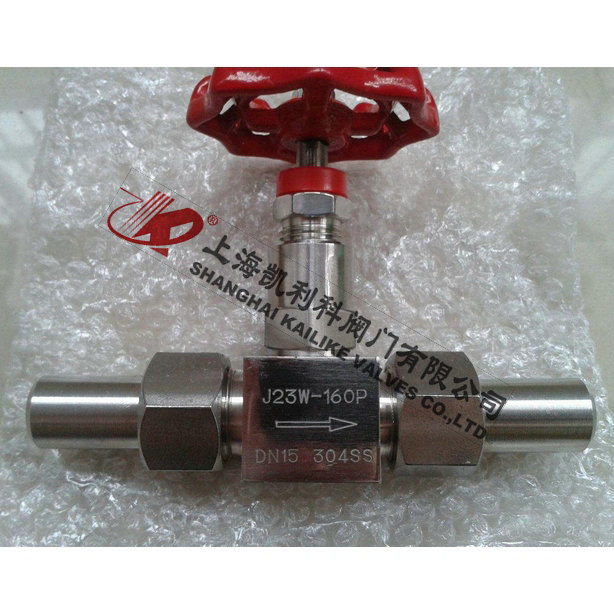

    實物圖片











    聲明：【J23H-40C-64C-160C-320C高壓外螺紋針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J23H-40C-64C-160C-320C高壓外螺紋針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
