Q44F,Q45F三通四密封球閥

您的位置：閥門 - 球閥 - Q44F,Q45F三通四密封球閥 更新時間：2024-11-01 08:11:59
Q44F,Q45F三通四密封球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q44F/Q45F三通四密封球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管...

    • 產品描述
    • 在線詢價
    • 技術咨詢

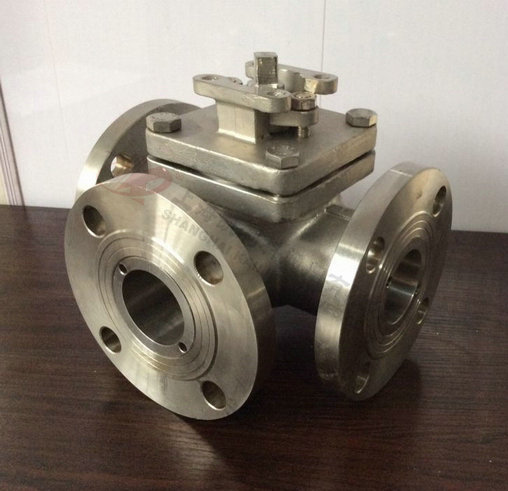

    Q44F,Q45F三通四密封球閥Q44F,Q45F三通四密封球閥

    Q44F/Q45F三通四密封球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

    產品名稱： 三通四密封球閥 產品型號： Q44F/Q45F
    公稱通徑： DN15～DN300 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭、內螺紋
    適用溫度： ≤350ºC 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q44F/Q45F三通四密封球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

    產品特點

    1、三通四密封球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
    2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
    3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

    主要性能范圍

    公稱壓力
    PN(MPa)    		 試驗壓力
    殼體 高壓液密封 低壓液密封
    1.6 2.4 1.76 0.6
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度 -28～350℃
    應用規范 連接法蘭 JB79-59 GB9113、
    HG20592-97、 ANSI B16.5
    檢驗試驗 JB/T 9092-99 、API598

    主要零件材料

    零件名稱 材質
    GB ASTM
    閥體、閥蓋 WCB A216-WCB
    密封圈 PTFE、對位聚苯 PTFE、對位聚苯
    球體 1Cr18Ni9Ti SS 304
    閥座、閥桿 2Cr13 A246-416
    雙頭螺栓 35CrMoA A193-B7

    外形結構圖

    選型示意圖


    L型國標連接尺寸和外形 PN1.6MPa

    型號 公稱通徑
    DN(mm)    		 尺寸
    L L2 D D1 D2 b f Z-d H W
    Q44F-16C
    (P)
    (R)    		 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 220
    65 260 130 180 145 120 16 3 4-18 193 240
    80 280 140 195 160 135 20 3 8-18 217 270
    100 320 160 215 180 155 20 3 8-18 245 350
    125 380 190 245 210 185 22 3 8-18 282 500
    150 440 220 280 240 210 24 3 8-23 319 600
    200 550 260 335 295 265 26 3 12-23 380 1000
    250 670 310 405 355 320 30 3 12-25 460 1400
    300 720 370 460 410 375 30 3 12-25 520 1800

    T型國標連接尺寸和外形 PN1.6MPa

    型號 公稱通徑
    DN(mm)    		 尺寸
    L L2 D D1 D2 b f Z-d H W
    Q45F-16C
    (P)
    (R)    		 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 240
    65 260 130 180 145 120 16 3 4-18 193 270
    80 280 140 195 160 135 20 3 8-18 217 350
    100 320 160 215 180 155 20 3 8-18 245 500
    125 380 190 245 210 185 22 3 8-18 282 600
    150 440 220 280 240 210 24 3 8-23 319 1000
    200 550 260 335 295 265 26 3 12-23 380 1300
    250 670 310 405 355 320 30 3 12-25 460 1700
    300 720 370 460 410 375 30 3 12-25 520 2100


    聲明：【Q44F,Q45F三通四密封球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q44F,Q45F三通四密封球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
