產品名稱：	快速排氣閥	產品型號：	KP-10
公稱通徑：	DN50～DN200	結構形式：	浮筒式
公稱壓力：	1.6MPa	連接方式：	法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水等	生產廠家：	上海凱利科閥門有限公司

產品說明

KP-10快速排氣閥適用于工作介質為水的管路上，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。用于管路上的最該店或有閉氣的地方和水泵出口處，排除管線內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求；其次，管道在運轉時出現停泵、停電現象會產生負壓引起管道振動或破裂，快速排氣閥能迅速把空氣吸入管內，防止管道振動或破裂。

工作原理

當系統中有空氣時，氣體聚集在快速排氣閥的上部，閥內氣體聚積，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水 面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，排氣閥停止排氣。

性能作用

在壓力管道運行中，快速排氣閥能自動排除少量 由水中析出的空氣 ，以免阻水。在管道發生負壓時能快速地進氣，以免管道由于負壓過大而發生失穩破壞。在管道放空時，能自動大量地進氣，使放水加快，縮短停水時間。

結構特點

1、能夠排除管道中的氣體，養活阻力，節約能源。
2、排氣能力是普通雙口排氣閥的多倍。
3、當管道負壓時，本產品能快速自動吸氣，防止管道破裂。
4、浮球為不銹鋼，使用壽命長，安全可靠。

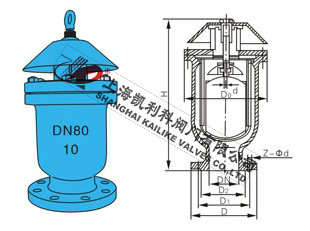

外形結構圖



主要外形尺寸

公稱通徑 （mm）	尺寸
	H	D	D0	D1	D1	Z-фd
50	270	160	200	125	125	4-14
65	270	180	200	145	145	4-18
80	330	195	230	160	160	4-18
100	350	215	250	180	180	8-18
150	450	280	300	240	240	8-23
200	470	335	330	295	295	8-23

安裝說明

1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。

聲明：【KP-10快速排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KP-10快速排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
