產品名稱：	微量自動排氣閥	產品型號：	ARVX
公稱通徑：	DN15～DN20～DN25	結構形式：	浮球式
公稱壓力：	1.6MPa	連接方式：	內螺紋
適用溫度：	-29ºC～+150ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水、污水等	生產廠家：	上海凱利科閥門有限公司

產品說明

ARVX微量自動排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET) ，使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量自動排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。

工作原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。

產品特點

1、ARVX微量自動排氣閥結構小巧，安裝方便，性能卓越，是所有排氣閥中應用最廣、性能最好的一款。除了直接在管道系統中直接應用外，還可與復合式排氣閥配套使用，起到大量排氣和微量排氣的效果。
2、單桿式微量自動排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座、等均為304S.S不銹鋼，內部使標準排氣孔徑1/16",適合用于PN16工作壓力環璋。

主要零件材料

名  稱	材  質
閥蓋	球墨鑄鐵
閥座	304不銹鋼
桿架	304不銹鋼
塞頭	合成橡膠BUNA,VITON
杠桿	304不銹鋼
浮球	304不銹鋼
閥體	球墨鑄鐵
螺栓	鍍鋅鋼制

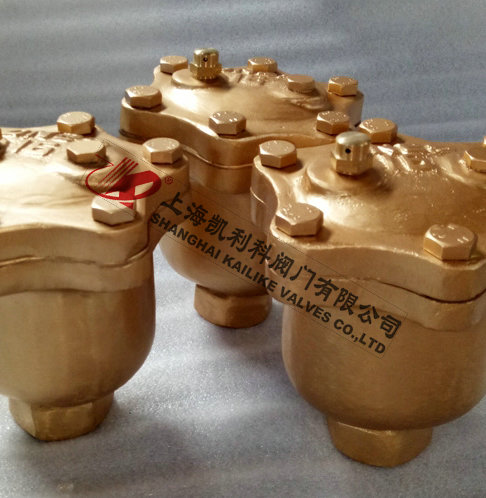

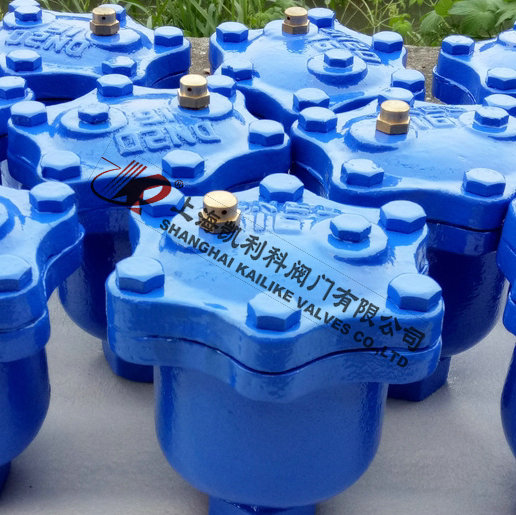

工藝細節

閥體整體鑄造使用壽命更長	閥蓋加厚管道超壓時保證不變形

外形結構圖



主要外形尺寸

公稱通徑DN(mm)	進口尺寸	出口尺寸	排氣孔尺寸	H	L	L1
15	1/2"(15m/m)	1/4"	1.6	155	130	86
20	3/4"(20m/m)	1/4"	1.6	155	130	86
25	1" (25m/m)	1/4"	1.6	155	130	86

安裝說明

1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。

聲明：【ARVX微量自動排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ARVX微量自動排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
