產品名稱：	鍛鋼低溫球閥	產品型號：	（DQ41Y/F）（DQ61Y/F）
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～16.0Mpa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-46℃～-101℃～-196℃	驅動方式：	手動、電動、氣動
閥體材質：	LCB、低溫鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣	生產廠家：	上海凱利科閥門有限公司

產品說明

（DQ41Y/F）（DQ61Y/F）鍛鋼低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

結構設計及加工制造的特點

鍛鋼低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根 據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣?，氣?時，體積膨脹數百倍。

材料選型

液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然 氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).

低溫處理

我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。

技術規范

設計依據	GB
設計標準	GB12237-89
結構長度	GB12221-89
連接法蘭	GB/T 9113-2000 JB/T79-94
試驗和檢驗	JB/T 9092-99

材料及主要參數

序號	零件名稱	AS to ASTM		SS to ASTM
		Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
1-2	閥體/閥蓋	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
3	等長雙頭螺栓	A193L7+鍍鎘	A193 3 B8	A193 B8	A193 B8M
4	螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8M
5,8	密封圈、墊片	RTFE+Cu粉/尼龍1010/PPL
6	球體	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
7	閥桿	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
9,10	止推片、填料	RTFE+Cu粉/尼龍1010/PPL,碳素纖維
11	壓蓋	A105N	A351 CF8
12	定位片	A182 F321
13	扁螺母	A194 4+鍍鎘	A194 8	A194 8	A194 8
14	手柄	A193 L7+鍍鎘	A193 B8	A193 B8	A193 B8
15	圓柱銷	Q235A
適用溫度		≥-40°C	≥-101°C	≥-196°C

（DQ61Y/F）鍛鋼低溫球閥外形結構圖

（DQ61Y/F）鍛鋼低溫球閥主要外形和連接尺寸 單位:mm

DN	Inch	L	d	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	220
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	300
50	2	178	45	15.9	80	61.2	340	350

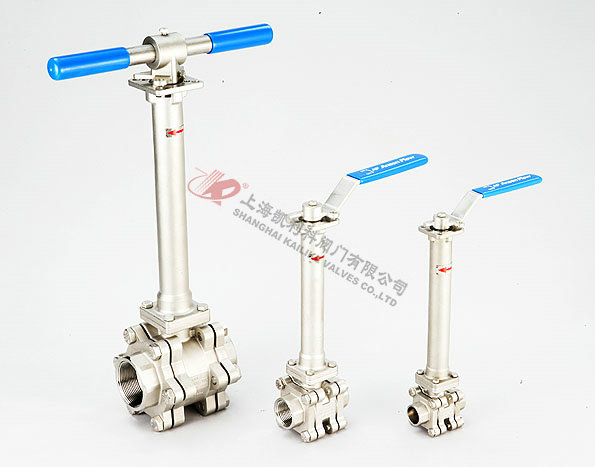

（DQ61Y/F）鍛鋼低溫球閥模擬圖

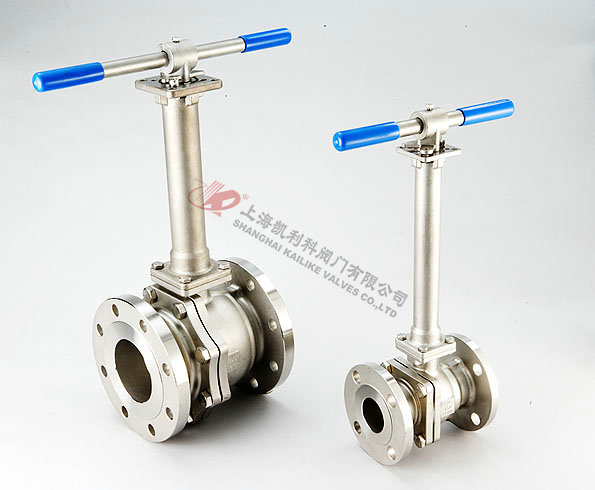

（DQ41Y/F）鍛鋼低溫球閥外形結構圖



（DQ41Y/F）鍛鋼低溫球閥主要外形和連接尺寸 1.6Mpa 單位:mm

公稱通徑 DN	PN1.6MPa								WT (kg)
	L	D	D1	D2	b	Z-Φd	H	W
15	130	95	65	45	14	4-Φ14	178	140	3
20	140	105	75	55	14	4-Φ14	184	160	4
25	150	115	85	65	14	4-Φ14	195	180	5
32	165	135	100	78	16	4-Φ18	280	250	9
40	180	145	110	85	16	4-Φ18	280	300	11
50	203	160	125	100	16	4-Φ18	300	350	15
65	222	180	145	120	18	4-Φ18	330	350	19
80	241	195	160	135	20	8-Φ18	360	400	27
100	305	215	180	155	20	8-Φ18	400	500	38
125	356	245	210	185	22	8-Φ18	430	600	58
150	394	280	240	210	24	8-Φ23	500	800	81
200	457	335	295	265	26	12-Φ23	680	800	95
250	533	405	355	320	30	12-Φ25	790	1300	140

（DQ41Y/F）鍛鋼低溫球閥主要外形和連接尺寸 2.5Mpa 單位:mm

公稱通徑 DN	PN2.5MPa								WT (kg)
	L	D	D1	D2	b	Z-Φd	H	W
15	140	95	65	45	16	4-Φ14	178	140	3
20	152	105	75	55	16	4-Φ14	184	160	4
25	165	115	85	65	16	4-Φ14	195	180	6
32	178	135	100	78	18	4-Φ18	280	250	10
40	190	145	110	85	18	4-Φ18	280	300	14
50	216	160	125	100	20	4-Φ18	300	350	20
65	241	180	145	120	22	8-Φ18	330	350	25
80	283	195	160	135	22	8-Φ18	360	400	30
100	305	230	190	160	24	8-Φ23	400	500	40
125	381	270	220	188	28	8-Φ25	430	600	65
150	403	300	250	218	30	8-Φ25	500	800	85
200	502	360	310	278	34	12-Φ25	680	800	100
250	568	425	370	332	36	12-Φ30	790	1300	165

大于2.5MPa以上的，請咨詢我司技術部。最高可設計制造32.0MPa。

聲明：【DQ41Y,DQ41F鍛鋼低溫球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DQ41Y,DQ41F鍛鋼低溫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
