U44SM角式柱塞閥

您的位置：閥門 - 柱塞閥 - U44SM角式柱塞閥 更新時間：2024-11-01 08:11:30
U44SM角式柱塞閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少...

    • 產品描述
    • 在線詢價
    • 技術咨詢

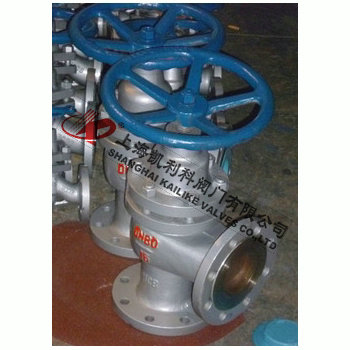

    U44SM角式柱塞閥U44SM角式柱塞閥

    U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。

    產品名稱： 角式柱塞閥 產品型號： U41SM
    公稱通徑： DN15～DN400 結構形式： 柱塞角式
    工作壓力： 1.6MPa～4.0MPa 連接方式： 法蘭
    適用溫度： -29ºC～+550ºC 驅動方式： 手動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油品、蒸汽等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

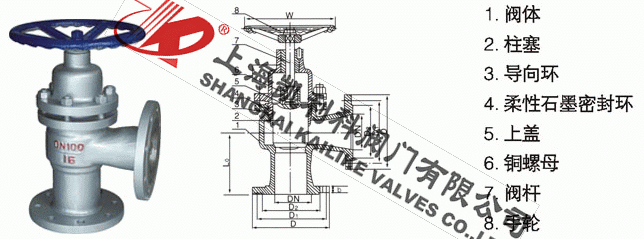

    外形結構圖



    主要外形尺寸1.6MPa

    DN(mm)/
    尺寸 (mm)    		 U44SM-16C(P)            UJ44H-16C．P．R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
    H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100
    W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
    D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
    D2 45 55 65 78 85 100 120 135 155 188 210 265 295 375 435 485
    b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-25 12-25 16-25 16-30

    主要外形尺寸2.5MPa

    DN(mm)/
    尺寸 (mm)    		 U44SM-25（P）           UJ44H-25C．P．R
    15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
    H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100
    W 100 100 110 140 160 180 200 240 280 320 350 400 520 640 760 900
    D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
    D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
    D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
    b 14 14 14 15 15 170 19 19 21 25 27 31 33 36 40 44
    Z-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34

    聲明：【U44SM角式柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U44SM角式柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
