H108X活塞式電動遙控閥

您的位置：閥門 - 水力控制閥 - H108X活塞式電動遙控閥更新時間：2024-11-01 08:11:01

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

導讀：H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平...

產品描述
在線詢價
技術咨詢

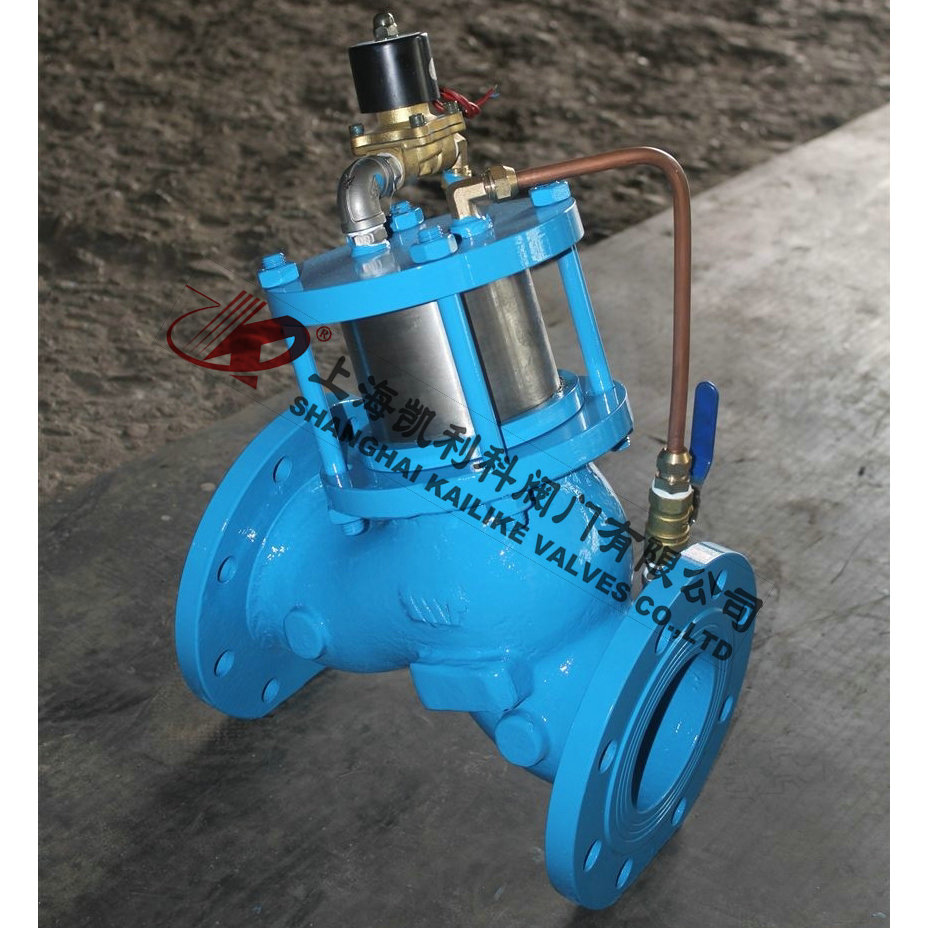

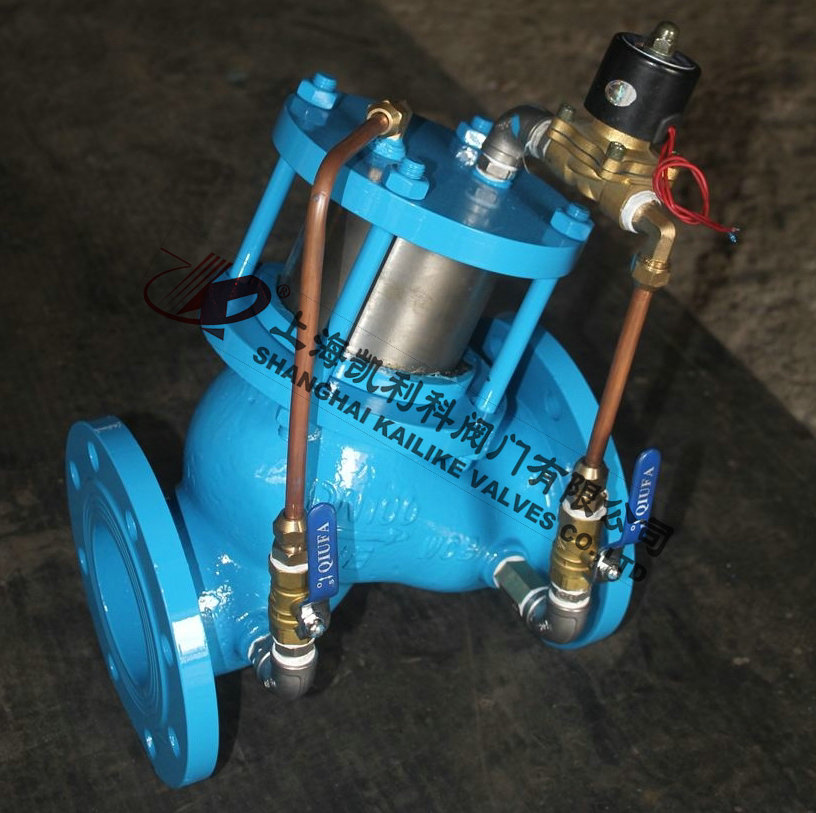

H108X活塞式電動遙控閥

H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。

產品名稱：	活塞式電動遙控閥	產品型號：	H108X
公稱通徑：	DN50～DN600	結構形式：	活塞式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	遠程遙控開關
閥體材質：	球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、海水	生產廠家：	上海凱利科閥門有限公司

產品說明

H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。

設計標準

設計與制造：GJ/T167-2002的規定
法蘭連接按：GB/T9113.1-2010規定
壓力實驗按：GB/T13927-2008的規定
結構長度按：企業標準和客戶固定

零部件材料

零件名稱	材質名稱
閥體、閥板、活塞、缸體	不銹鋼
閥桿	不銹鋼1Cr18Ni9TI,2Cr13
Y型密封圈	丁晴橡膠
墊片	石棉橡膠板
活塞皮碗	牛革，丁晴橡膠

性能規范

閥體部分	型號		H108X
	公稱壓力Mpa		1.0~2.5Mpa
	實驗壓力	密封Mpa	1.1
		強度Mpa	1.5
	適用介質		水
	介質溫度		≤80℃
驅動部分	驅動介質		水
	驅動壓力		0.3~1.0
控制部分	控制器輸出電壓		AC220
	電磁閥線圈壓力(V)		DC24
	電磁線圈功耗(V)		6

外形結構圖

主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5Mpa
50	203	320	165	165	165	125	125	125	4-18	4-18	4-18
65	216	367	185	185	185	145	145	145	4-18	4-18	8-18
80	248	400	200	200	200	160	160	160	8-18	8-18	8-18
100	283	452	220	220	235	180	180	190	8-18	8-18	8-22
125	330	522	250	250	270	210	210	220	8-18	8-18	8-26
150	356	592	285	285	300	240	240	250	8-22	8-22	8-26
200	444	696	340	340	360	295	295	310	8-22	12-22	12-26
250	533	810	395	405	425	350	355	370	12-22	12-26	12-30
300	600	943	445	460	485	400	410	430	12-22	12-26	6-30
350	622	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	698	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	775	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1270	670	715	730	620	650	660	20-26	20-33	22-36
600	900	1600	780	840		725	770		20-30	20-36

安裝示意圖

聲明：【H108X活塞式電動遙控閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H108X活塞式電動遙控閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
