您的位置:閥門 - 水力控制閥 - 400X流量控制閥 更新時間:2024-11-01 08:11:03
400X流量控制閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:400X流量控制閥是一種采用高精度先導方式控制流量的多功能閥門,適用于管道需控制流量和壓力的管路中,保持預定流量不變,將過大流量...

    • 產品描述
    • 在線詢價
    • 技術咨詢

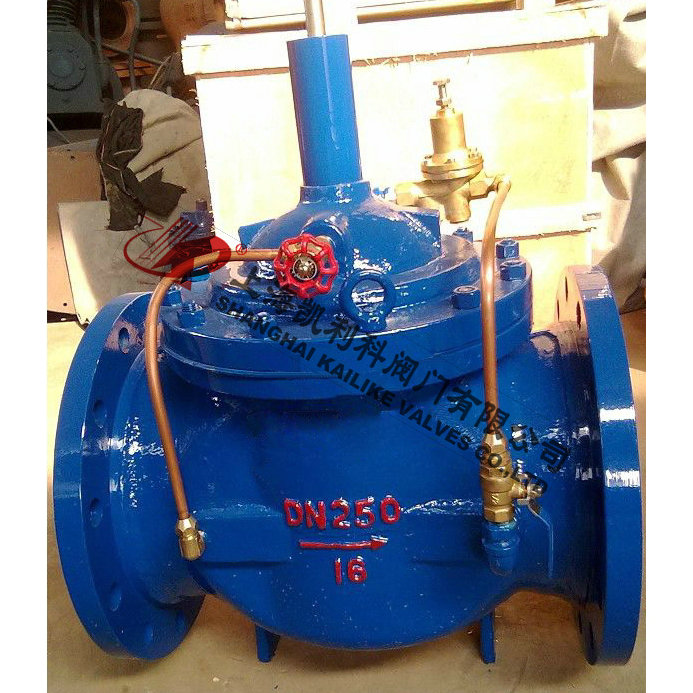

    400X流量控制閥400X流量控制閥

    400X流量控制閥是一種采用高精度先導方式控制流量的多功能閥門,適用于管道需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減低,即使主閥上游的壓力發生變化,也不會影響到下游的流量,該閥一該常規節流閥使孔板或純機械地減少流域面積的原理,利用相關導閥,最大限度地減少能量在節流過程中的損失。如遇緊急情況流量控制閥可以安全截止流量,避免損失??刂旗`敏度高,安全可靠,調試方便

    產品名稱: 流量控制閥 產品型號: 400X
    公稱通徑: DN20~DN800 結構形式: 先導式
    工作壓力: 1.0MPa~1.6MPa~2.5MPa 連接方式: 法蘭
    適用溫度: -0ºC~+80ºC 功能作用: 流量控制
    閥體材質: 鑄鐵、鑄鋼、不銹鋼、黃銅 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、污水 生產廠家: 上海凱利科閥門有限公司

    產品說明

    400X流量控制閥是一種采用高精度先導方式控制流量的多功能閥門,適用于管道需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減低,即使主閥上游的壓力發生變化,也不會影響到下游的流量,該閥一該常規節流閥使孔板或純機械地減少流域面積的原理,利用相關導閥,最大限度地減少能量在節流過程中的損失。如遇緊急情況流量控制閥可以安全截止流量,避免損失??刂旗`敏度高,安全可靠,調試方便,使用壽命長。

    結構特點

    400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,控制和調節主閥開度,使通過主閥的流量保持不變。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

    工作原理

    當閥門從進口端給水時,水流過針閥進入主閥控制室,并經過導閥、球閥流出主閥控制室到出口,此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥,可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力,即可使主閥開度保持在設定開度,并在壓力變化時導閥進行自動調節,保持流量不變。

    技術參數

    公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 出口可調壓力(MPa) 壓力特性
    △P2P1
    流量特性
    △P2P1
    適用介質 介質溫度(℃)
    1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 0-80
    1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
    2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%

    主要零件

    零件名稱 零件材料
    閥體閥蓋 WCB
    閥座閥盤 銅合金
    密封圈 O型圈 丁腈橡膠
    閥桿 2Cr13
    彈簧 50CrVA
    針型閥 銅合金
    球閥 銅合金
    浮球閥 銅合金
    微型過濾器 不銹鋼

    外形結構圖



    主要外形尺寸

    DN L A A1 H H1 F D
    mm
    D1
    mm
    D2
    mm
    mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56
    25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65
    32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76
    40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84
    50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99
    65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118
    80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132
    100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156
    125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184
    150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211
    200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274
    250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330
    300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389
    350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448
    400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503
    450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548
    500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609
    600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720
    700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820
    800 1750 1250 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928

    安裝示意圖




    聲明:【400X流量控制閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的400X流量控制閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
