產品名稱：	上裝式球閥	產品型號：	JFQ340H
公稱通徑：	DN6～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～42.0Mpa/150LB-2500LB	連接方式：	法蘭
適用溫度：	-20～232℃～550℃	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鍛鋼、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

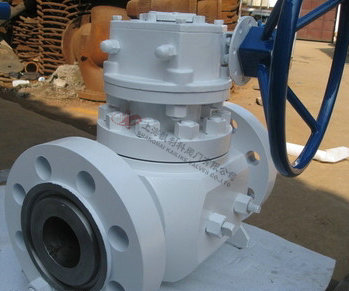

JFQ340H上裝式球閥適合用于天然氣管道，閥體是一體化，減少泄露點，維修方便，工藝先進，接受壓力高，使用范圍廣。閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線，特別是原子能工業用球閥帶來很大方便。

產品特征

JFQ340H上裝式球閥包括有閥體、楔形球體、閥座、閥蓋、閥桿，閥體的側壁上設有開口向上的楔形球體安裝孔，閥桿與楔形球體聯動連接，在閥桿下部套設有彈簧，彈簧以楔形球體作為第一基座，以閥桿上所設的凸臺作為另一基座，在閥桿的凸臺的上端與閥蓋之間設有密封件，在閥蓋與閥體之間設有密封墊片，所述的密封件的截面為楔形，所述的凸臺或閥蓋上相應設有斜推面與密封件構成楔形密封配合，斜推面最好設置在凸臺的上端面上，利用彈簧的彈力或者介質的壓力使用于密封閥桿與閥蓋間的截面為楔形的密封件與密封面構成楔形密封配合，利用斜楔原理使密封面更加緊密，密封效果更好。

技術規范

設計依據	API	ANSI
設計標準	API 6D	ANSI B16.34
結構長度	API 6D	ANSI B16.10
連接法蘭	ANSI B16.5 ANSI B16.47
對焊端	ANSI B16.25
試驗和檢驗	API 6D	API 598-96

結構特點

1、整體式閥體設計，上裝式樞軸固定支持，法蘭連接結構；
2、整體式樞軸固定球桿設計;
3、高強度整體式球桿結構，確保了球體的精確定位；
4、樞軸采用防吹出保護結構；
5、防腐蝕，低摩擦系數的軸承；
6、因可鎳彈簧使RPTFE密封的金屬閥座向球移動，具有進口和出口雙向密封功能；
7、性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封;
8、密封劑注入器設計，在緊急狀態下可注入密封脂，對閥桿或閥座進行密封；
9、采用獨特的閥座可縮回技術，在線可更換球桿，閥桿密封圈金屬閥 座及彈簧；
10、球桿與閥體有效接觸的性能優越的防靜電接地設備；
11、防火功能：當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

 主要部件材料

閥體/閥蓋	WCB	CF8	CF8M	WCB	CF8	CF8M
球體	2Cr13	F304	F316	2Cr13氮化	F304氮化	F316氮化
彈簧	60Si2Mn	17-7PH	17-7PH	60Si2Mn	17-7PH	17-7PH
密封圈	PTFE/RPTFE/PPL/尼龍			石墨	石墨	石墨
閥座	2Cr13	304	316	2Cr13+STL	304+STL	316+STL
填料	PTFE	PTFE	PTFE	石墨	石墨	石墨
適用介質	水、油、蒸汽等	酸堿等腐蝕性介質		含固體顆?；蚋邷亟橘|(zhì)
適用溫度	-29-200℃			-29-425℃	-29-600℃

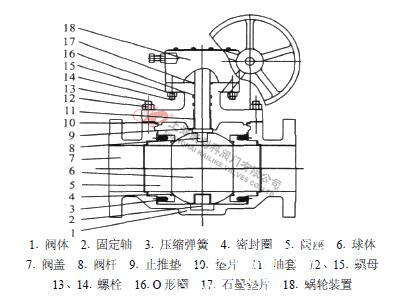

外形結構圖

連接尺寸CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

連接尺寸CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303

連接尺寸CLASS 1500

NPS	A	A1	A2	W	H	B
2″	368	371	368	500	175	49
3″	470	473	470	600	200	74
4″	546	549	546	600	250	100
6″	705	711	705	600	460	144
8″	832	841	832	600	470	192
10″	991	1000	991	600	485	239
12″	1130	1146	1130	600	570	287
