廣式球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：廣式球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    廣式球閥廣式球閥

    廣式球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。

    產品名稱： 廣式球閥 產品型號： Q11F/Q21F/Q41F
    公稱通徑： DN15～DN100 結構形式： 球形
    公稱壓力： 1.6Mpa～4.0Mpa 連接方式： 法蘭、內螺紋、外螺紋、焊接
    適用溫度： ≤150ºC 驅動方式： 手動、電動、氣動
    閥體材質： 碳鋼、WCB、鑄鋼、不銹鋼304/316/316L 制造標準： 國標GB、德國DIN、美國API、ANSI、ISO
    適用介質： 食品、水、油、氣體、液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q11F/Q21F/Q41F廣式球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。

    主要零件材料

    適用介質 閥體 球閥球體、閥桿 手柄 密封圈 墊片、填料
    水、蒸汽、油品 A105、45 1Cr18/1Cr18Ni9Ti 不
    銹
    鋼
    SS304    		 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
    硝酸類 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
    醋酸類 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

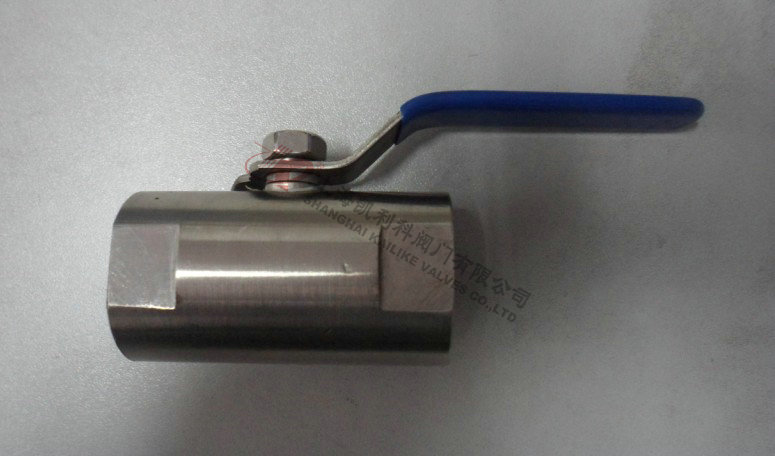

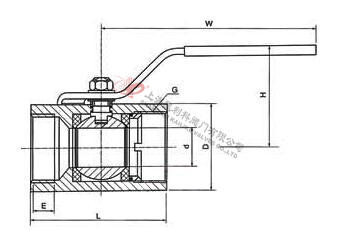

    Q11F廣式內螺紋球閥外形結構圖



    Q11F廣式內螺紋球閥主要尺寸

    公稱通徑 管螺紋 尺寸mm 重量WTg
    d L W H E D D
    6 1/4″ 8 60 110 56 11.5 30 320
    10 3/8″ 18 60 110 58 11.5 31 320
    15 1/2″ 10.5 60 110 58 14 32 350
    20 3/4″ 13 67.5 110 62 15 38 430
    25 1″ 17 73 110 68 15 45 570
    32 1 1/4″ 22 90 150 75 18 53.4 1000
    40 1 1/2″ 25 97.5 150 83 19 63 1550
    50 2″ 32 112 150 90 19 73 2170
    65 2 1/2″ 40 132 180 95 21 92 3625
    80 3″ 50 156 220 100 27 109 5800
    100 4″ 65 196 250 115 29 138 7200

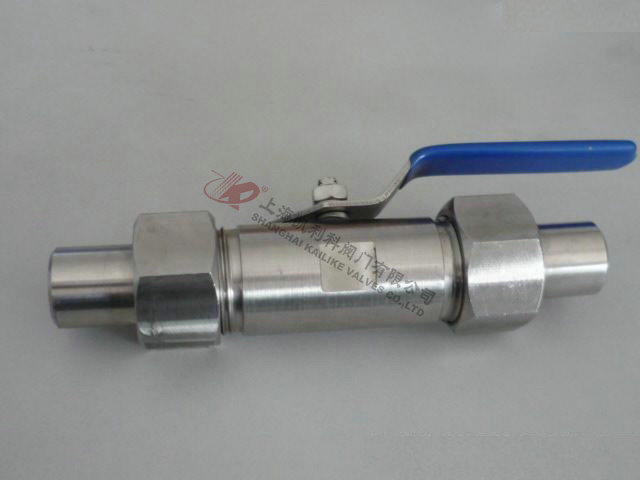

    Q21F廣式外螺紋外球閥形結構圖



    Q21F廣式外螺紋球閥主要尺寸

    公稱直徑 尺寸
    d L L1 M Lo Q61對焊接頭總長
    6 8 85 15 20×1.5 110 166
    10 10 85 16 24×1.5 110 166
    15 10 85 18 30×2 110 172
    20 13 90 18 36×2 110 187
    25 17 100 20 42×2 110 227
    32 22 120 20 52×2 150 235
    40 25 135 25 60×3 150 255
    50 32 140 25 72×3 150 291

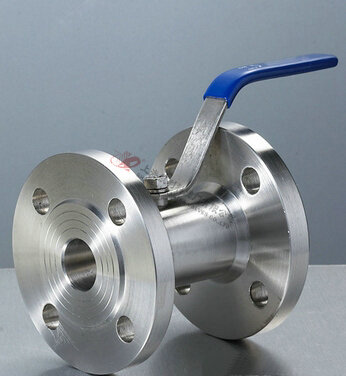

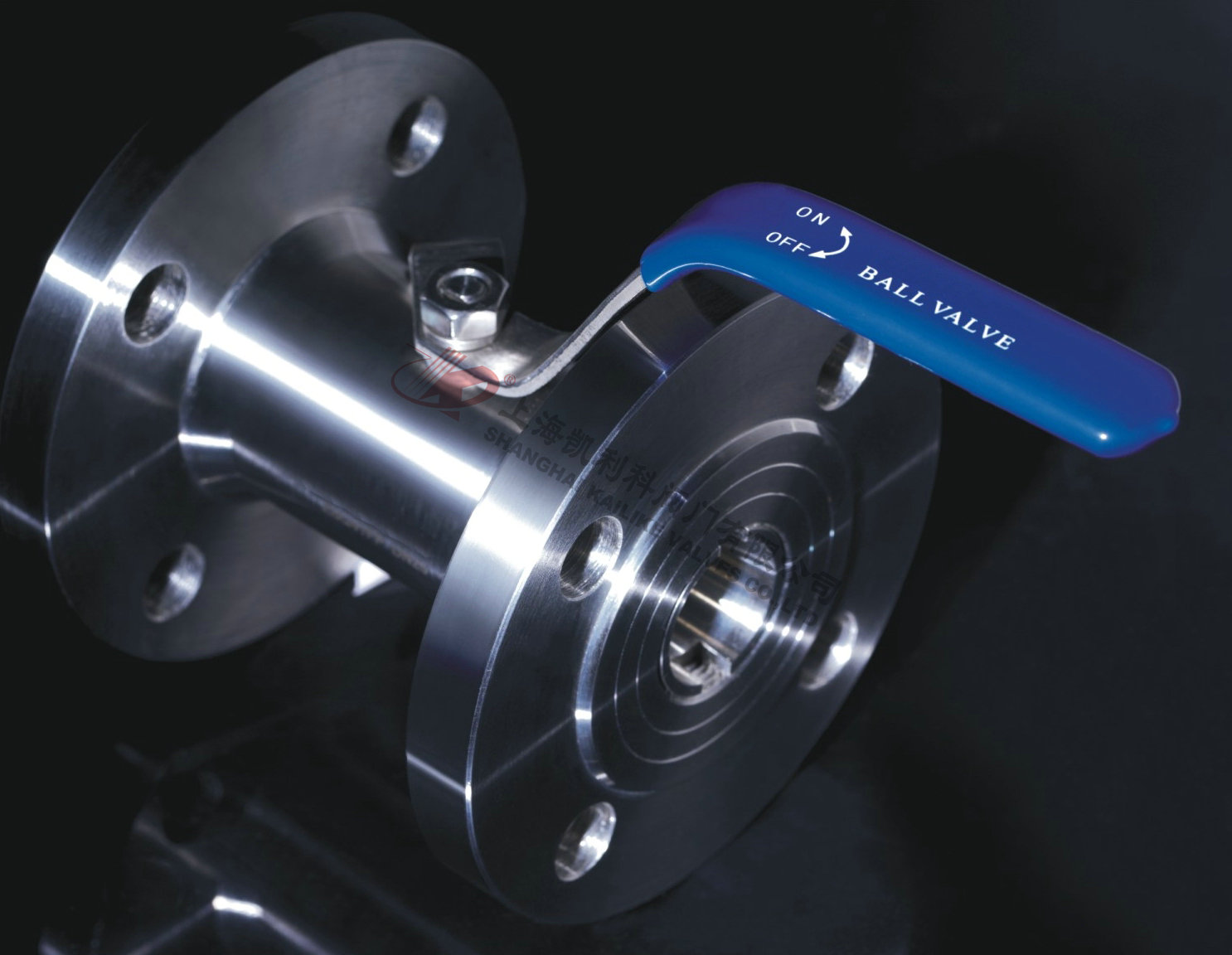

    Q41F廣式法蘭球閥外形結構圖



    Q41F法蘭廣式球閥主要尺寸

    公稱通徑 d d2 L D D1 D2 b f Z-d1 H W
    DNmm in
    15 1/2 10 15 92 95 65 45 14 2 4-14 60 110
    20 3/8″ 12.6 20 106 75 105 55 14 2 4-14 65 110
    25 1″ 17 24 109 85 115 65 16 2 4-14 70 110
    32 1 1/4″ 22 32 126 100 135 78 16 2 4-18 85 145
    40 1 1/2″ 25 38 136 110 145 85 16 3 4-18 90 145
    50 2″ 32 46 154 125 160 100 18 3 4-18 98 177
    65 2 1/2″ 44 60 170 145 180 120 20 3 8-18 110 190
    80 3″ 50 72 195 160 195 135 22 3 8-18 130 240
    100 4″ 65 92 215 180 215 155 22 3 8-18 150 260



    聲明：【廣式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的廣式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
