Q41F塑料球閥

您的位置：閥門 - 球閥 - Q41F塑料球閥 更新時間：2024-11-01 08:11:07
Q41F塑料球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q41F-10S塑料球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使...

    • 產品描述
    • 在線詢價
    • 技術咨詢

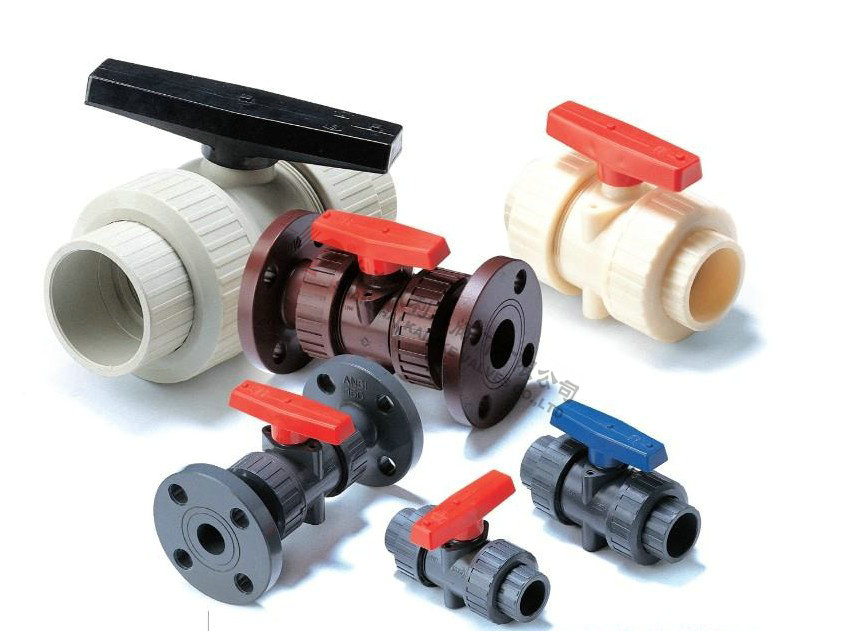

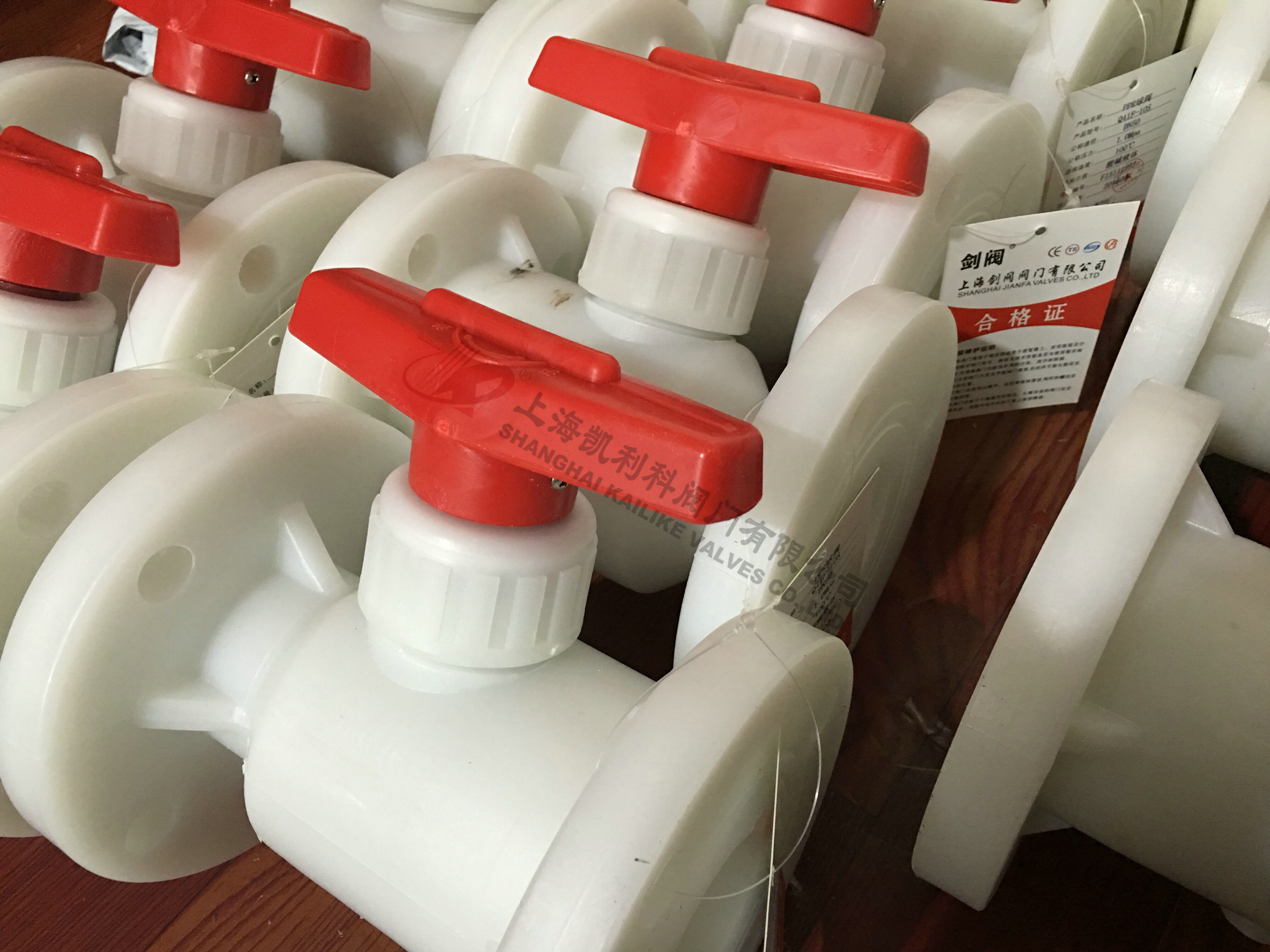

    Q41F塑料球閥Q41F塑料球閥

    Q41F-10S塑料球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。整體式球閥泄漏點少，強度高，連接式球閥裝拆方便。

    產品名稱： 塑料球閥 產品型號： Q41F-10S
    公稱通徑： DN15～DN200 結構形式： 球形
    公稱壓力： 1.6Mpa～4.0Mpa 連接方式： 法蘭、外螺紋、承插焊
    適用溫度： -20ºC～+180ºC～425ºC～550ºC 驅動方式： 手動、電動、氣動
    閥體材質： PVDF、CPVC、UPVC、PVC、RPP 、ABS 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣體、腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q41F-10S塑料球閥適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。整體式球閥泄漏點少，強度高，連接式球閥裝拆方便。 球閥的安裝使用： 兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。 順時針方向旋轉手柄為關閉，反之為開啟。只可作斷流、通流，不宜有流量調節。 含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型，耐腐蝕性能優良。

    零件材質表

    NO 名稱 材質
    1 閥體 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    2 球 FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS
    3 密封圈 PTER、F4
    4 內塞 FRPP、PVDF、CPVC、UPVC、PVC、RPP
    5 手柄 ABS
    6 壓緊螺母 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    7 密封 PTER、F4
    8 閥桿 FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS

    外形結構圖



    主要外形連接尺寸

    DN D1 D L d n ￠ 公稱壓力
    HG JIS DIN ANSI HG JIS DIN ANSI HG JIS DIN ANSI PVDF RPP
    15 95 65 70 65 60 100 14 4 4 4 4 14 15 14 16 1.2 1
    20 105 75 75 75 70 120 16 4 4 4 4 14 15 14 16 1.2 1
    25 115 85 90 85 80 140 16 4 4 4 4 14 19 14 16 1.2 1
    32 135 100       160 16 4       18       1.2 1
    40 145 110 105 110 98 165 16 4 4 4 4 18 19 18 16 1.2 1
    50 160 125 120 125 120 180 18 4 4 4 4 18 19 18 19 1.2 1
    65 180 145 140 145 140 220 22 4 4 4 4 18 19 18 14 1.2 1
    80 195 160 150 160 152 250 25 4 8 8 4 18 19 18 14 1.2 1
    100 215 160 175 180 190 280 25 8 8 8 8 18 19 18 19 1.2 1
    125 245 210 210 210 216 320 30 8 8 8 8 18 23 18 22 1 0.8
    150 280 240 240 240 240 360 30 8 8 8 8 23 23 23 22 1 0.8
    200 335 295 295 295 298 400 35 8 12 8 8 23 23 23 22 0.8 0.8
    250 395 350 355 350 362 500 38 12 12 12 12 23 23 23 22 0.8 0.6
    300 455 400 400 400 432 600 40 12 16 12 12 23 25 23 25 0.8 0.5

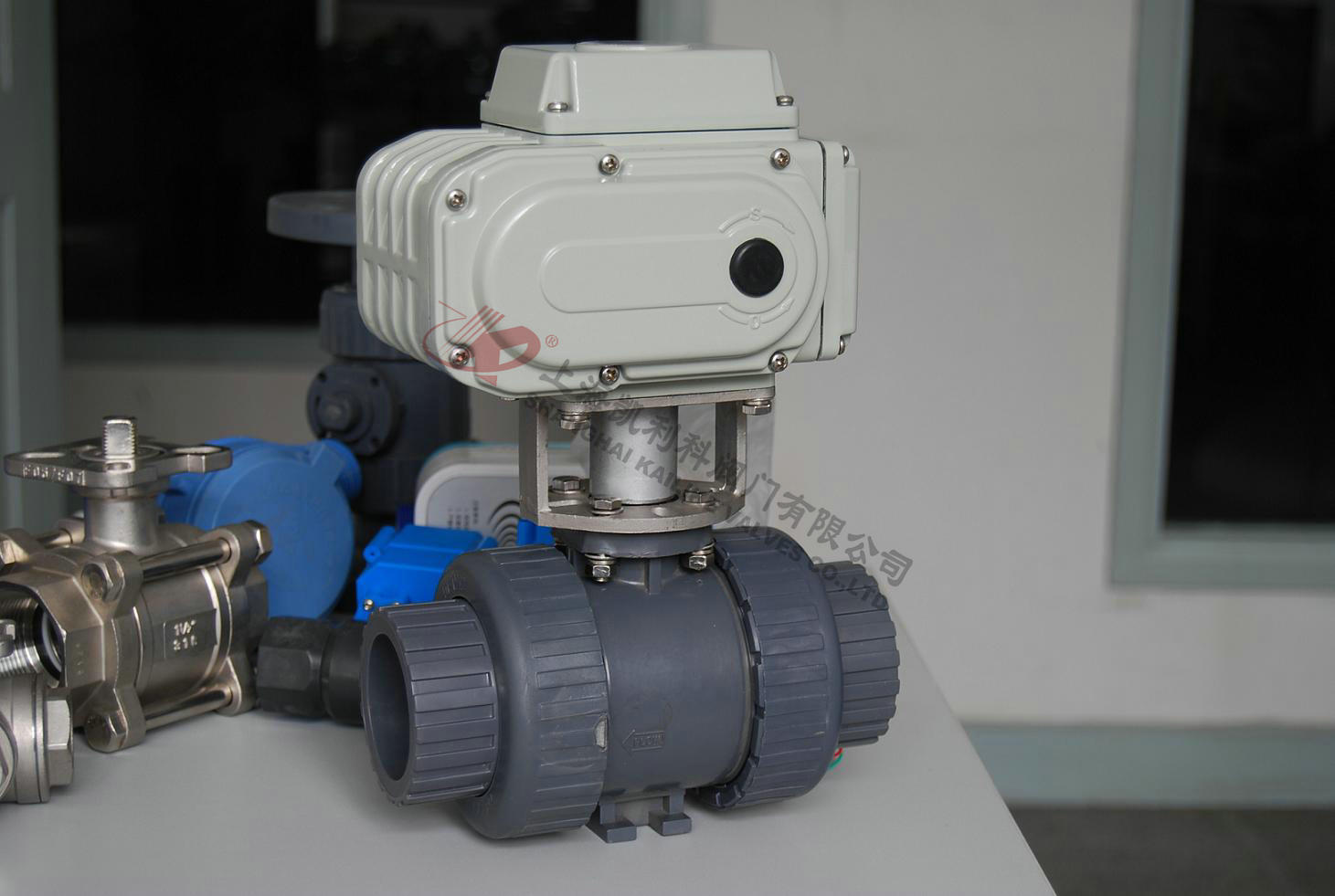

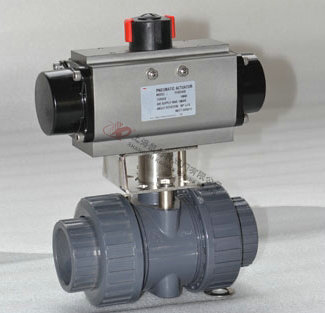

    注：可配電動執行器或氣動執行器。

    零件材質表

    NO 名稱 材質
    1 閥體 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    2 球 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    3 壓緊 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    4 接頭（螺口，承接） FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    5 拼緊螺帽 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    6 密封圈 PTER、F4
    7 手柄 ABS
    8 閥桿 FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS
    9 O型密封圈 EPDM.FPM
    10 O型密封圈 EPDM.FPM
    11 O型密封圈 EPDM.FPM
    12 密封圈 EPDM.FPM

    外形結構圖



    主要外形連接尺寸

    DN ZG D L L1 工作壓力
    (Mpa)    		 重量=Kg/臺
    FRPP CPVC PVDF
    15 1/2" 20 100 15 0.6 0.15 0.25 0.25
    20 3/4" 25 120 17 0.6 0.2 0.28 0.35
    25 1" 33 135 20 0.6 0.3 0.4 0.5
    32 1 1/4" 40 150 23 0.6 0.5 0.65 0.8
    40 1 1/2" 50 170 25 0.6 0.6 1.0 1.15
    50 2" 63 200 28 0.6 1.0 1.65 1.85
    65 2 1/2" 75 215 32 0.5 1.5 2.2 2.5
    80 3" 90 265 35 0.4 2.2 3.7 4.2
    100 4" 110 360 45 0.4 3.0 6.1 6.8


    聲明：【Q41F塑料球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F塑料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
