GJ41X手動管夾閥

您的位置：閥門 - 管夾閥 - GJ41X手動管夾閥更新時間：2024-11-01 08:11:28

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

導讀：GJ41X手動管夾閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上...

產品描述
在線詢價
技術咨詢

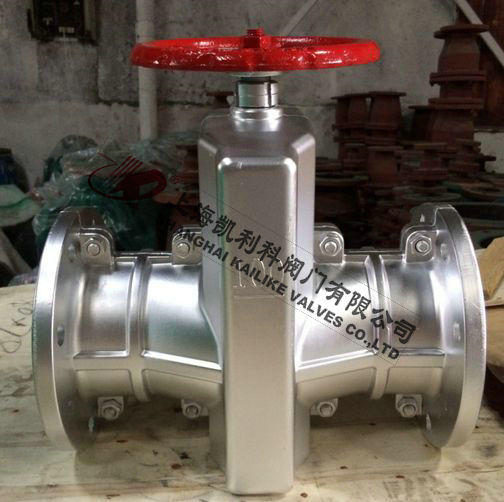

GJ41X手動管夾閥

GJ41X手動管夾閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。

產品名稱：	手動管夾閥	產品型號：	GJ41X
公稱通徑：	DN25～DN300	結構形式：	管夾式
工作壓力：	1.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+120ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鐵、鋁合金、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	礦漿、磨料、干濕型粉塵類等	生產廠家：	上海凱利科閥門有限公司

產品說明

GJ41X手動管夾閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。

性能規范

適用溫度	適用介質
≤85℃	礦漿、磨料、干濕型粉塵類

零部件材料

名稱	材料
閥體	鑄鐵、鋁合金、不銹鋼
套管	橡膠
閥桿	鑄銅、碳鋼、不銹鋼
壓桿	鑄鐵、碳鋼、不銹鋼
手輪	鑄鐵、碳鋼、不銹鋼
托架	球墨鑄鐵、不銹鋼

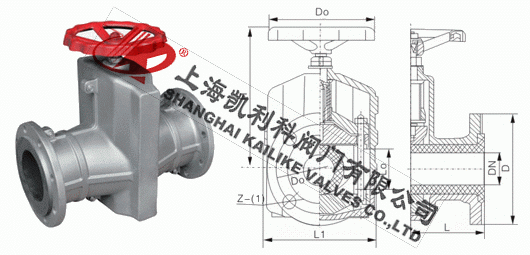

外形結構圖

主要外形尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量 (kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195

聲明：【GJ41X手動管夾閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GJ41X手動管夾閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
