Z41TC陶瓷閘閥

您的位置：閥門 - 閘閥 - Z41TC陶瓷閘閥 更新時間：2024-11-01 08:11:22

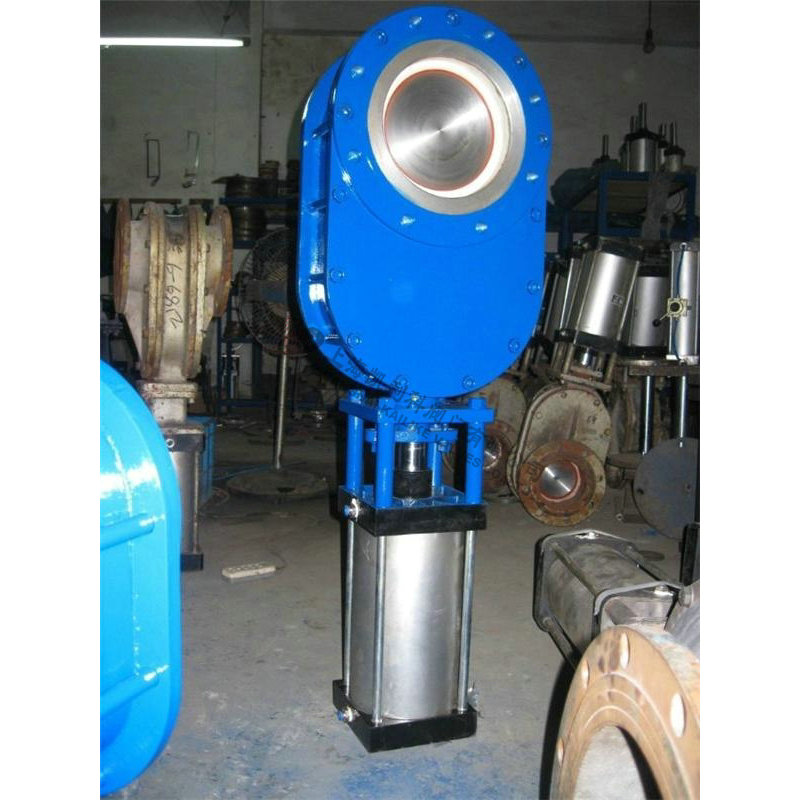

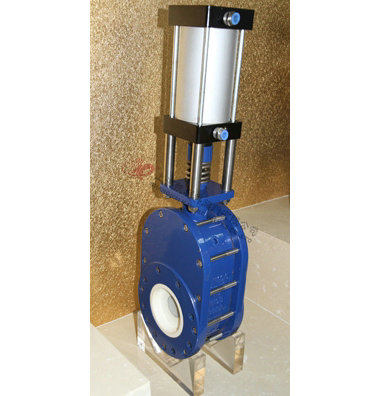

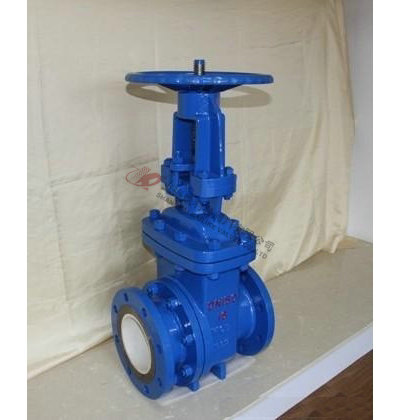

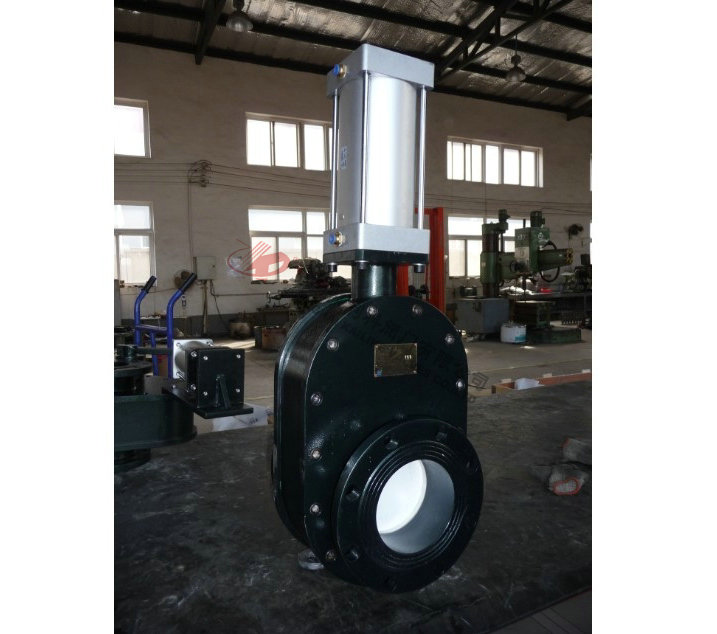

Z41TC陶瓷閘閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Z41TC陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Z41TC陶瓷閘閥Z41TC陶瓷閘閥

    Z41TC陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。

    產品名稱： 陶瓷閘閥 產品型號： Z41TC
    公稱通徑： DN50～DN500 結構形式： 閘板式
    公稱壓力： 1.6Mpa～6.4Mpa 連接方式： 法蘭
    適用溫度： -20ºC～+150ºC～600ºC 驅動方式： 手動、電動、氣動
    閥體材質： WCB、鑄鋼、碳鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 干灰、石灰、漿液 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Z41TC陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。

    主要性能規范

    型號 公稱壓力 試驗壓力 工作溫度 適用介質
    （Mpa） 強度 密封（液）
    Z41TC 1.6 2.4 1.8 ≤350℃ 液體、灰、固體等介質
    2.5 3.8 2.8 ≤200℃
    4.0 6.0 4.4
    6.4 9.6 7.0

    主要零件材料

    零件名稱 材 料 編 號
    閥體 WCB ZGCr5Mo ZG1Cr18Ni9Ti
    閥蓋 WCB ZGCr5Mo ZG1CR18NI9Ti
    閥板 WCB+工程陶瓷 ZGCr5Mo+工程陶瓷 ZG1Cr18Ni9Ti+工程陶瓷
    閥座 工程陶瓷 工程陶瓷 工程陶瓷
    閥桿 2Cr13 25Cr2Mov 1Cr18Ni9Ti
    閥桿螺母 ZCuA110Fe3 ZCu110Fe3 ZCuA110Fe3

    主要連接尺寸PN1.6-2.5MPa

    公稱壓力 公稱通徑 尺寸
    PN（MPa） DN（mm） L D D1 D2 b-f Z-φd H Do
    1.6 50 250 160 125 100 18-3 4-18 358 240
    65 265 180 145 120 18-3 4-18 373 240
    80 280 195 160 135 20-3 8-18 435 280
    100 300 215 180 155 20-3 8-18 500 300
    125 325 245 210 185 22-3 8-18 614 320
    150 350 280 240 210 24-3 8-23 671 360
    200 400 335 295 265 26-3 12-23 818 400
    250 450 405 335 320 30-3 12-25 969 450
    300 500 460 410 375 30-4 12-25 1145 560
    350 550 520 470 435 34-4 16-25 1280 640
    400 600 580 525 485 36-4 16-30 1452 640
    450 650 640 585 545 40-4 20-30 1541 720
    500 700 705 650 608 44-4 20-34 1676 720
    2.5 50 250 160 125 100 20-3 4-18 358 240
    65 265 180 145 120 22-3 8-18 373 240
    80 280 195 160 135 22-3 8-18 435 280
    100 300 230 190 160 24-3 8-23 500 300
    125 325 270 220 188 28-3 8-25 614 320
    150 350 300 250 218 30-3 8-25 674 360
    200 400 360 310 278 34-3 12-25 818 400
    250 450 425 370 332 36-3 12-30 969 450
    300 500 485 430 390 40-4 16-30 1145 560
    350 550 550 490 448 44-4 16-34 1280 640
    400 600 610 550 505 48-4 16-34 1452 640
    450 650 660 600 555 50-4 20-34 1541 720
    500 700 730 660 610 52-4 20-41 1676 720

     主要連接尺寸PN4.0-6.4MPa

    公稱壓力 公稱通徑 尺寸
    PN(MPa) DN（mm） L D D1 D2 D6 b-f F2 Z-φd H Do
    4.0 50 250 160 125 100 88 20-3 4 4-18 371 280
    65 280 180 145 120 110 22-3 4 8-18 391 280
    80 310 195 160 135 121 22-3 4 8-18 455 320
    100 350 230 180 160 150 24-3 4.5 8-23 551 360
    125 400 270 220 188 176 28-3 4.5 8-25 628 400
    150 450 300 250 218 204 30-3 4.5 8-25 708 400
    200 550 375 320 282 260 38-3 4.5 12-30 885 450
    250 650 445 385 345 313 42-3 4.5 12-34 906 560
    300 750 510 450 408 364 46-4 4.5 16-34 1203 640
    350 850 570 510 465 422 52-4 5 16-34 1341 640
    400 950 655 585 535 474 58-4 5 16-41 1492 720
    6.4 80 310 210 170 140 121 30-3 4.5 8-23 570 300
    100 350 250 200 168 150 32-3 4.5 8-25 700 300
    125 400 295 240 202 176 36-3 4.5 8-30 780 350
    150 450 340 280 240 204 38-3 4.5 8-34 850 350
    200 550 405 345 300 260 44-3 4.5 12-34 1035 400
    250 650 470 400 352 313 48-3 4.5 12-41 1050 560
    300 750 530 460 412 361 54-4 4.5 16-4 1470 640


    聲明：【Z41TC陶瓷閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41TC陶瓷閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
