100X遙控浮球閥

您的位置:閥門 - 水力控制閥 - 100X遙控浮球閥 更新時間:2024-11-01 08:11:04

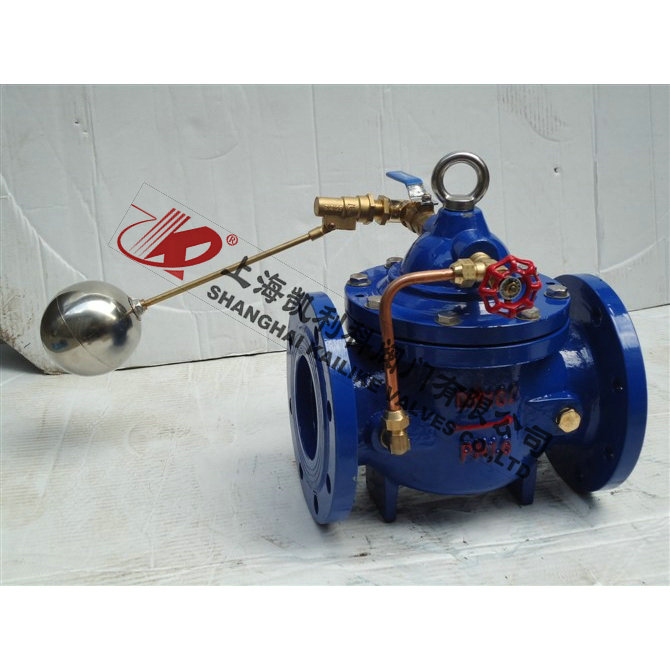

100X遙控浮球閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      導讀:100X遙控浮球閥直接利用液面控制,不需要其它裝置和能源,保養簡便,液面控制準確度高,不受水壓影響,密封可靠。100X遙控浮球閥廣泛用...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    100X遙控浮球閥100X遙控浮球閥

    100X遙控浮球閥直接利用液面控制,不需要其它裝置和能源,保養簡便,液面控制準確度高,不受水壓影響,密封可靠。100X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

    產品名稱: 遙控浮球閥 產品型號: 100X
    公稱通徑: DN20~DN800 結構形式: 活塞式、隔膜式
    工作壓力: 1.0MPa~2.5MPa 連接方式: 法蘭
    適用溫度: -20ºC~+80ºC 功能作用: 水位控制
    閥體材質: 鑄鐵、鑄鋼、不銹鋼、黃銅 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、污水、給排水等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    100X遙控浮球閥直接利用液面控制,不需要其它裝置和能源,保養簡便,液面控制準確度高,不受水壓影響,密封可靠。100X遙控浮球閥廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

    結構特點

    100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統,調定后,自動控制液面高度。

    工作原理

    當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

    技術參數

    公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)
    1.0 1.5 1.1 0-80
    1.6 2.4 1.76
    2.5 3.75 2.75

    主要零件

    零件名稱 零件材料
    閥體閥蓋 WCB
    閥座閥盤 銅合金
    密封圈 O型圈 丁腈橡膠
    閥桿 2Cr13
    彈簧 50CrVA
    針型閥 銅合金
    球閥 銅合金
    浮球閥 銅合金
    微型過濾器 不銹鋼

    外形結構圖



    主要外形尺寸

    DN L A A1 H H1 F D
    mm
    D1
    mm
    D2
    mm
    n-Φd
    mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
    20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
    25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
    32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
    40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
    50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
    65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
    80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
    100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
    125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
    150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
    200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
    250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
    300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
    350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
    400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
    450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
    500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
    600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
    700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
    800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48

    安裝示意圖


    聲明:【100X遙控浮球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的100X遙控浮球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
