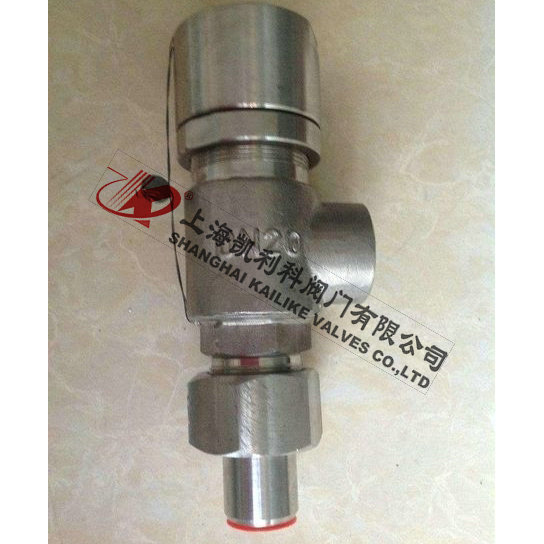

A21F、A21H、A21W、A21Y不銹鋼安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上,作為超壓保護裝置。A21Y型適用于溫度≤100℃的液化石油氣等。
產品名稱: | 不銹鋼安全閥 | 產品型號: | A21F、A21H、A21W、A21Y |
公稱通徑: | DN15~DN25 | 結構形式: | 彈簧微啟式 |
公稱壓力: | 1.6MPa~16.0MPa | 連接方式: | 外螺紋 |
適用溫度: | -40ºC~+200ºC | 驅動方式: | 彈簧自動起跳 |
閥體材質: | 鑄鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 水、蒸汽、空氣、氣體等 | 生產廠家: | 上海凱利科閥門有限公司 |
NO. | 零件名稱 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
1 | 管接頭 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
2 | 管接頭螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
3 | 閥座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 閥瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
6 | 彈簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
8 | 鎖緊螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti |
9 | 彈簧導向墊 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
10 | 調節螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
11 | 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 |
型號 | 公稱通徑 | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
A21F/H/W/Y-16C-25C-40C A21F/H/W/Y-16P-25P-40P A21F/H/W/Y-16R-25R-40R |
15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |
A21F/H/W/Y-64C-100C A21F/H/W/Y-64P-100P A21F/H/W/Y-64R-100R |
15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 50 | 100 | 66 |
20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 68 | |
25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 105 | |
A21F/H/W/Y-160C A21F/H/W/Y-160P A21F/H/W/Y-160R |
15 | 8 | 20 | / | M24×2 | G1" | 44 | 50 | 100 | 261 |
20 | 8 | 25 | / | M33×2 | G1" | 44 | 50 | 100 | 261 | |
25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
聲明:【A21F,A21H,A21W,A21Y不銹鋼安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的A21F,A21H,A21W,A21Y不銹鋼安全閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
