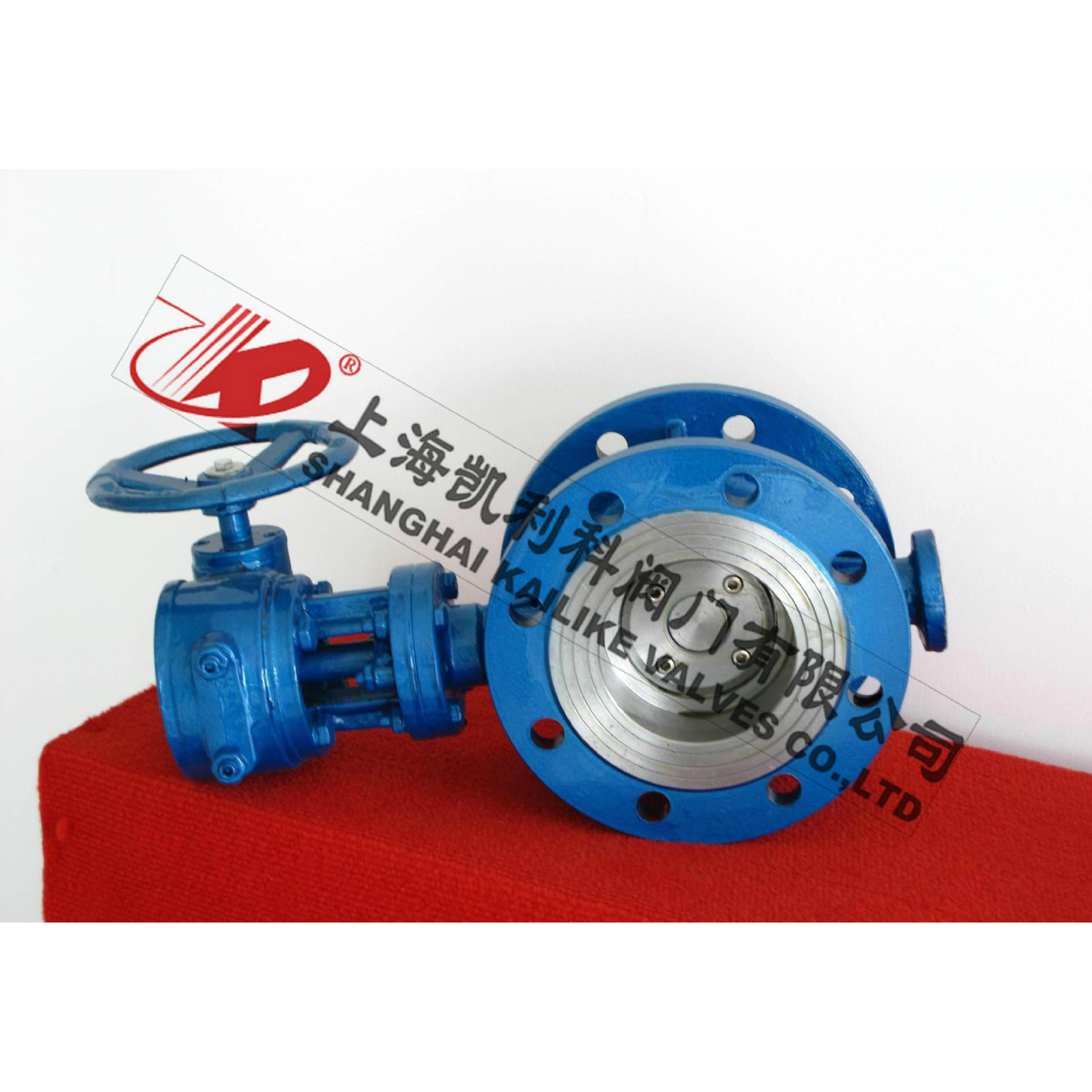

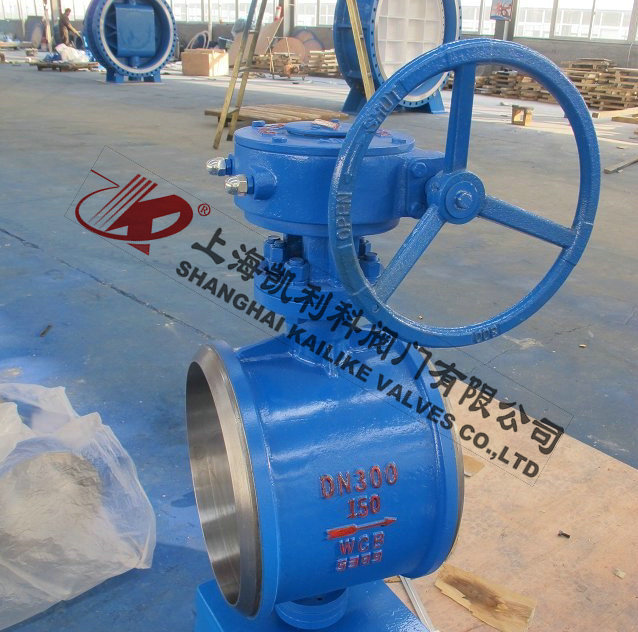

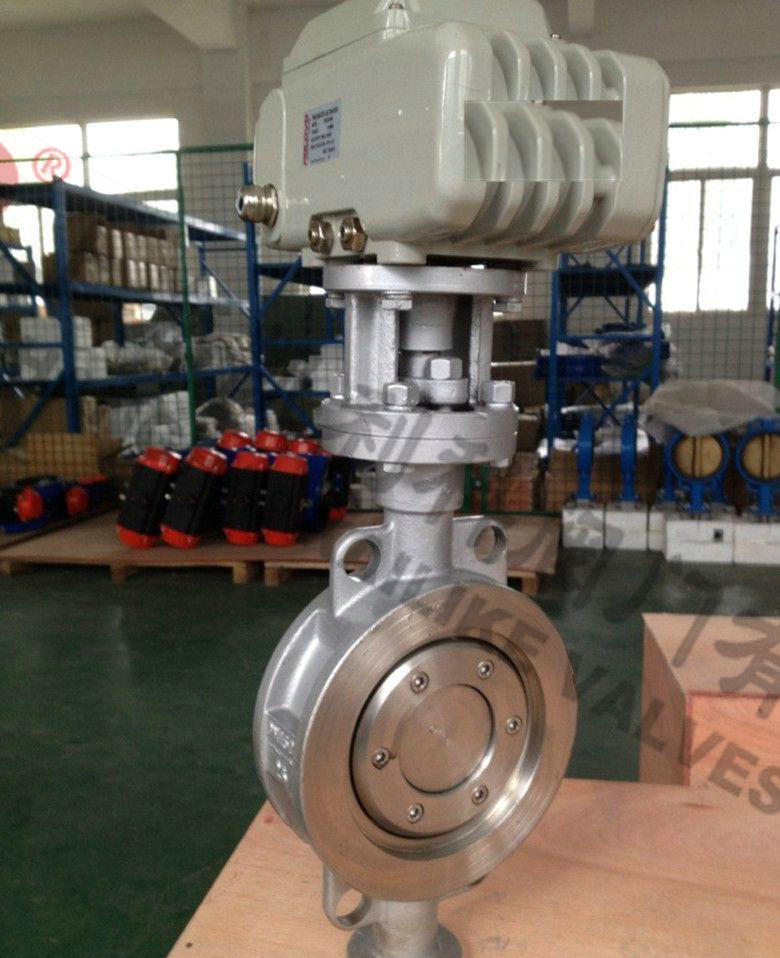

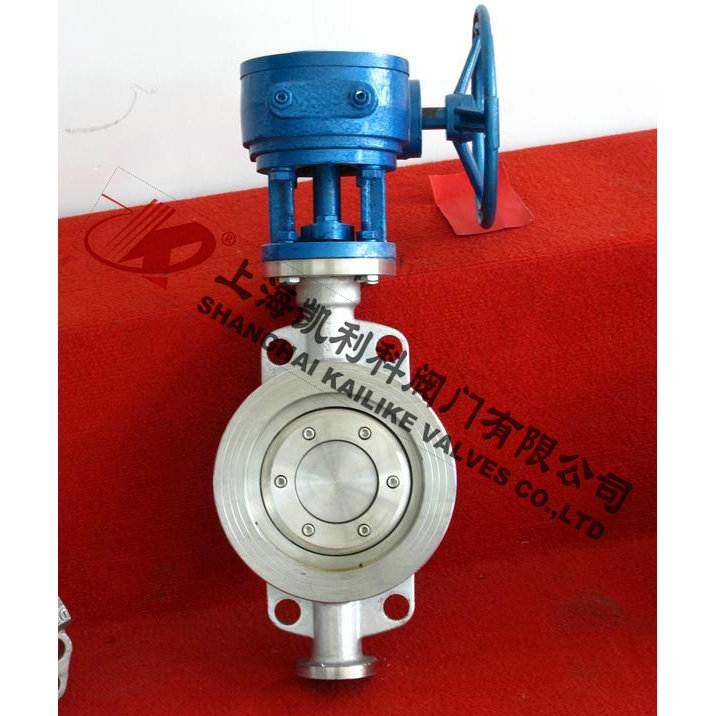

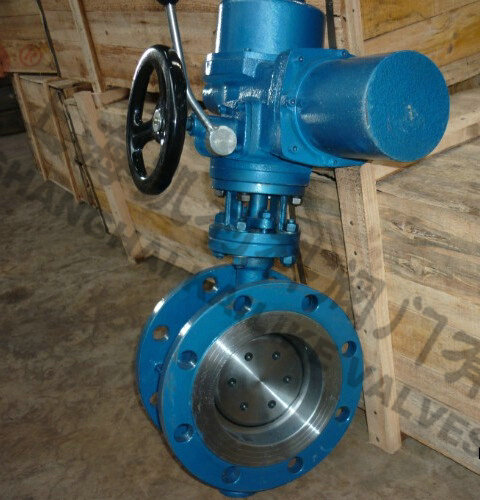

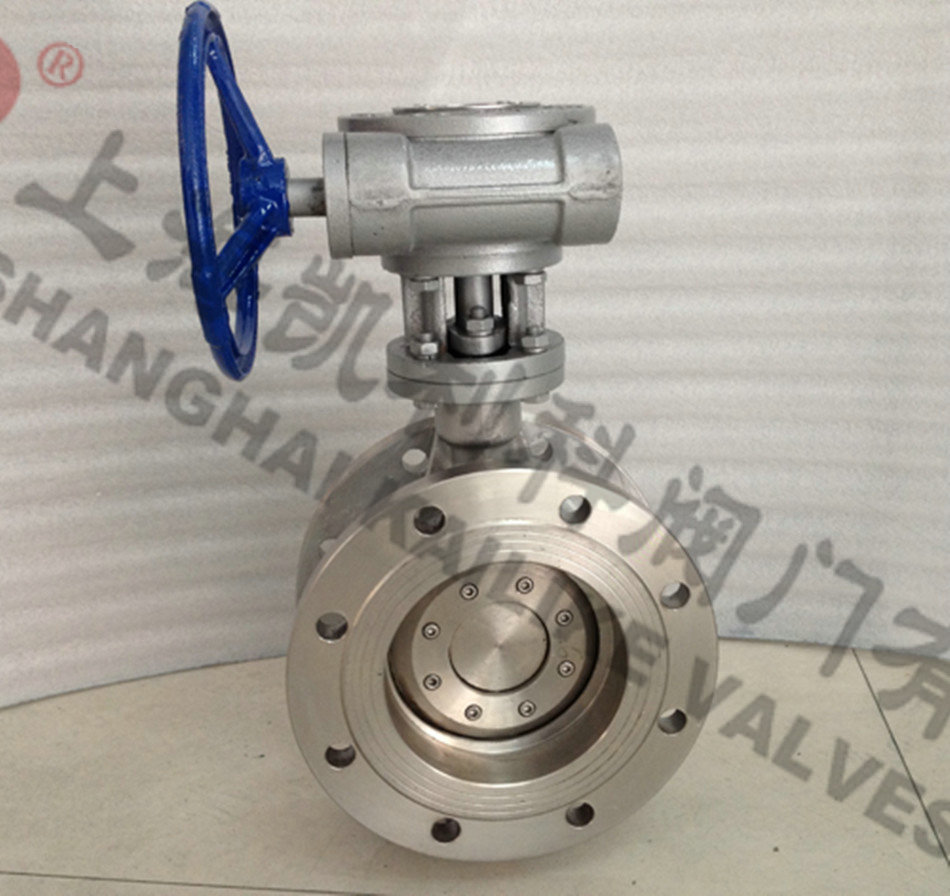

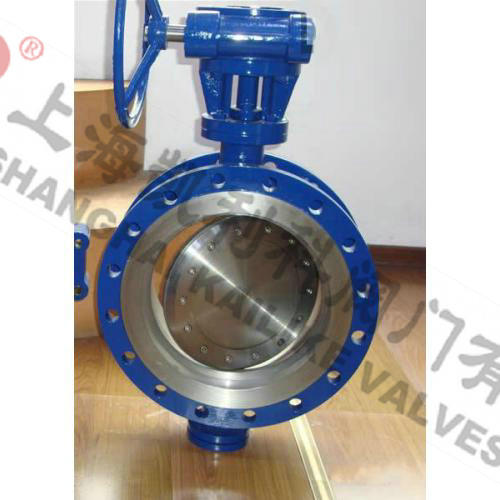

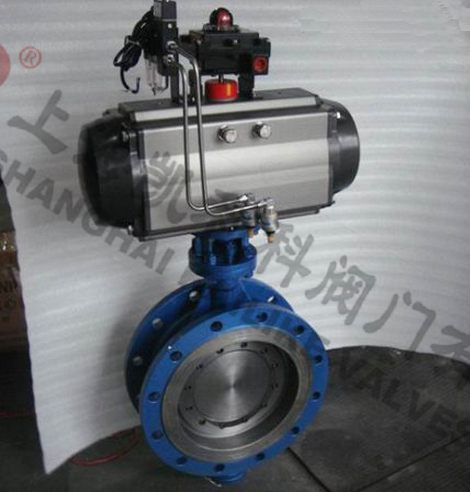

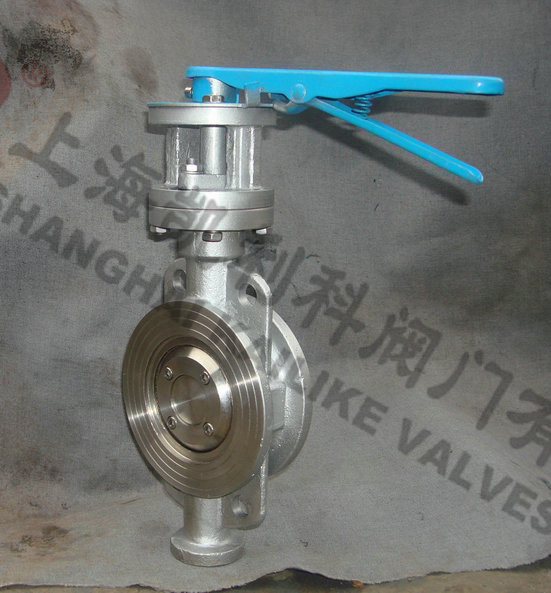

手動電動氣動對夾法蘭式雙向壓金屬硬密封蝶閥使用說明書（圖），使用前請仔細閱讀，雙向壓蝶閥別名有：雙向壓硬密封蝶閥,雙向金屬硬密封蝶閥,雙向密封蝶閥,雙向金屬密封蝶閥.雙向硬密封蝶閥產品對工況的適用性，使用壽命長等特點。

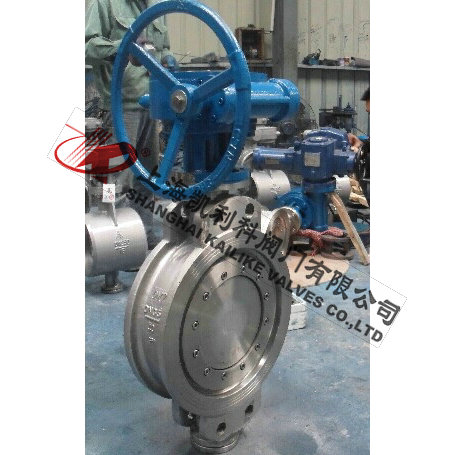

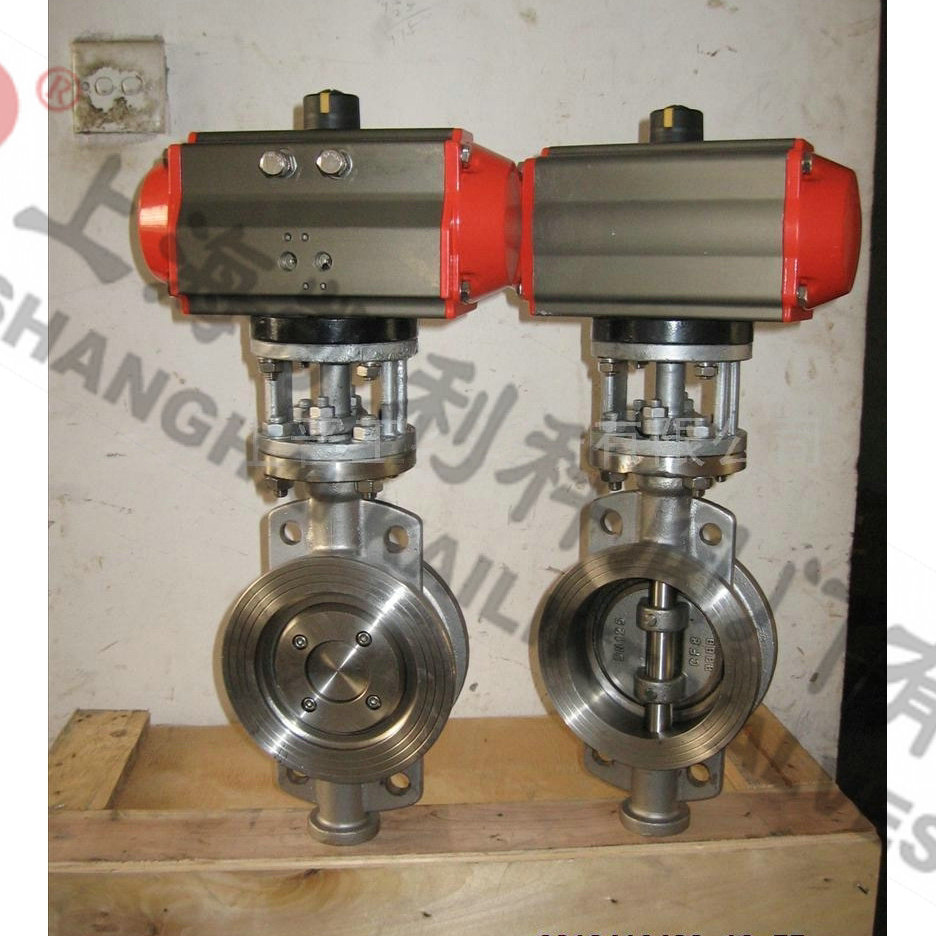

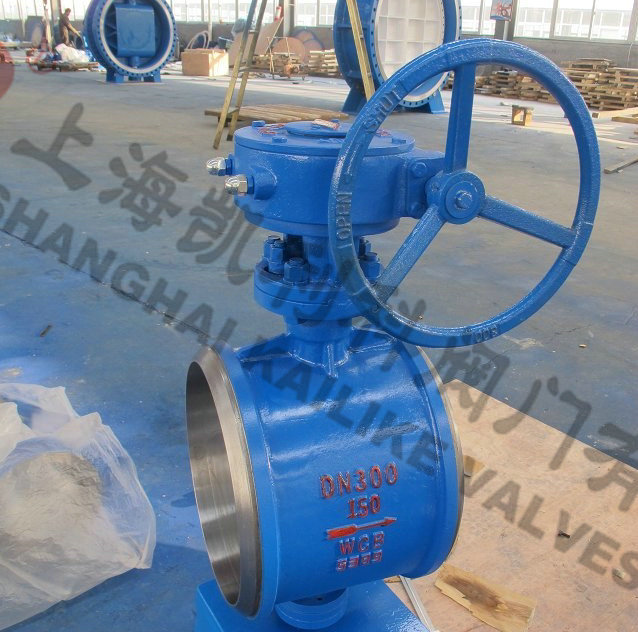

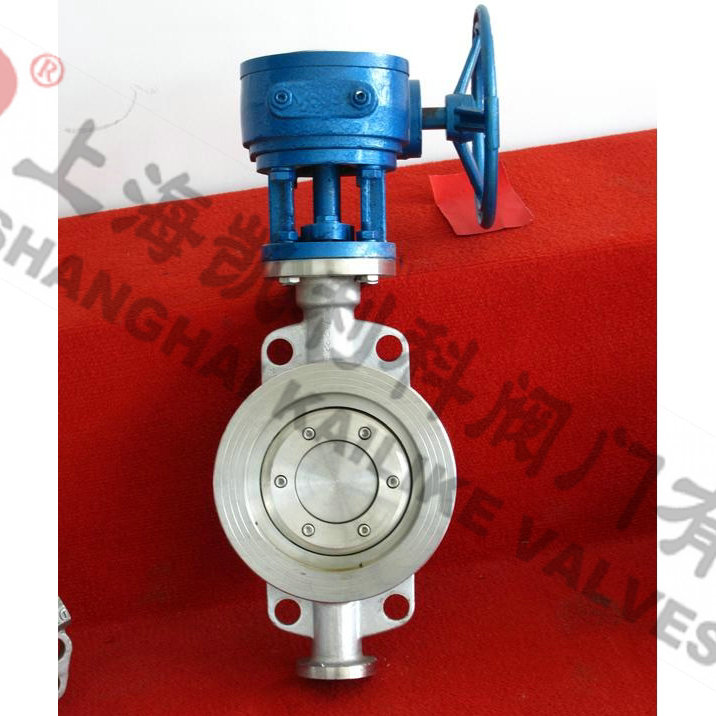

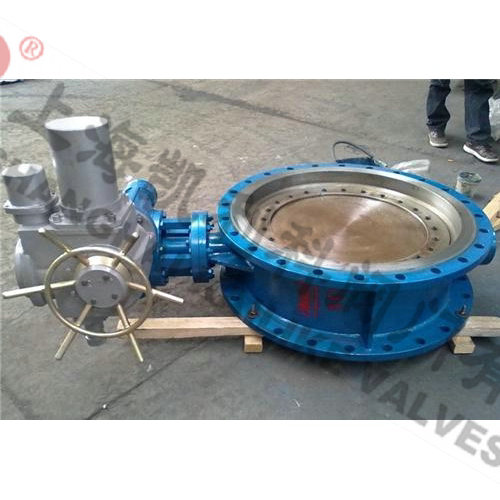

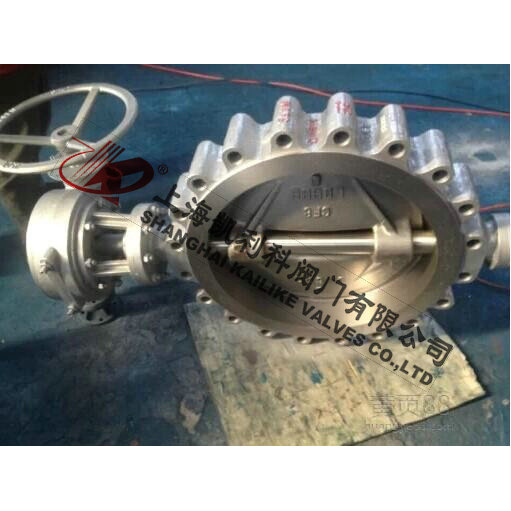

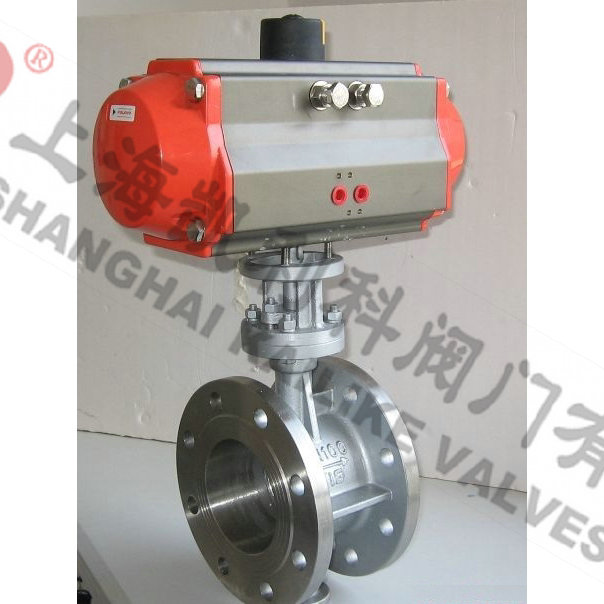

雙向金屬硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4、連接結構多樣化：對夾、法蘭、對焊等。
1.設計、制造按照GB/T12238-89、JB/T8527-97標準執行。
2.閥門試驗按照GB/T13927-92、JB/T9092-99標準執行。
3.閥門的結構長度按照GB/T12221-2005標準執行。
| 比較項目 | 新結構（圖1） | 傳統結構（圖2） | 比較結果 |
| 正向密封性能 | 1.1PN 零泄漏 | 1.1PN 零泄漏 | 新老密封性能同樣高 |
| 反向密封性能 | 1.1PN 零泄漏 | 0.5PN 零泄漏 | 新結構反向密封性能高 |
| 操作扭矩 |
平衡，閥門啟 閉操作扭矩極 小，操作輕松 自由 |
徑向平衡≠0，且 很大，e值比較大， 蝶板不能動平衡， 閥門啟閉操作扭矩 大，操作費力 |
新結構操作輕松節約能源 |
| 蝶板徑向動平衡 |
近似平衡，雙向 密封性能可靠 |
極不平衡，反向 密封性能極低 |
新結構蝶板關閉狀態動平衡 性能好，易實現反向密封 |
| 結構先進程度 |
采用蝶板動平衡 原理H=0，e值取 zui小可靠值，三 維偏心橢圓金屬 硬密封原理 |
蝶板徑向極不平衡 H≠0，e值較大， 三維偏心橢圓密封 原理 |
新結構先進，雙向承壓 |
| 使用壽命 |
密封面損耗 極小，壽命長 |
密封面損耗較小 | 新結構壽命較長 |
高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉,通過銷軸帶動蝶板在90°范圍內旋轉,使蝶板處于開啟或關閉狀態,從而達到連通或截?cái)嘟刂沟哪康?
≤
| 公稱壓力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 強度試驗壓力（MPa） | 0.9 | 1.5 | 2.4 | 2.75 | 5.0 | 9.6 | 15.0 |
| 密封試驗壓力（MPa） | 0.66 | 1.1 | 1.76 | 3.75 | 4.4 | 7.04 | 11.0 |
| 氣密封試驗壓力（MPa） | 0.6 | ||||||
| 適用溫度 |
碳鋼：-29℃～425℃，球墨鑄鐵（Q)：-29℃～350℃，鉻鎳鈦鋼（R、P）：≤200℃， 鉻鉬鋼（I）：≤550℃，鉻硅鉬鋼（II）:≤8 |
||||||
| 用介質 |
碳鋼、球墨鑄鐵（Q）：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質 鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質 鉻鉬鋼（I）：高溫石油介質 鉻硅鉬鋼（II）:高溫腐蝕性介質 |
||||||
| 驅動方式 | 渦輪傳動、電動、氣動、液動、管網 | ||||||
| 零件名稱 | 材料名稱 |
| 閥體、蝶板 | WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵 |
| 閥座密封圈 | 不銹鋼、6號 |
| 閥軸 | 13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
| 蝶板密封圈 | 鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 |
| 填料 | 柔性石墨、夾織物橡膠 |
1、如果閥門長期不動作，則應半年一次閥門的啟閉操作，以檢查閥門動作是否正常。
2、閥門外部應根據閥門的安裝環境一年或兩年進行一次防銹保養處理。
3、每年應定時對驅動器的質量進行一次檢查、檢修，若各項技術指示顯著惡化,則應該更換再使用。
1、雙向金屬硬密封蝶閥應存放于干燥通風的室內, 閥門應處于全關位置, 閥門的兩端用封蓋封閉,搬運和安裝時切勿碰撞敲擊。
2、閥門用于所規定的使用介質、使用的溫度的管道上。切勿超出規定使用。
3、安裝使用前應查看閥門是否異常,
4、安裝前應查看閥門的標識及使用工況是否符合現場的要求。
5、安裝時,應清洗閥門內腔的塵屑及雜物、管道內的氧化層,不允許有任何異物附著,以免影響密封面性能。
6、產品安裝于管路的任意位置,對有介質流向起截流作用的,介質流向應與閥門的箭頭所指示的方向必須一致,以免導致密封泄漏。對有介質流向起截流回流作用的, 介質流向應與閥門的箭頭所指示的方向必須相反。
7、安裝時,請把閥門打開清洗加上潤滑劑,并把閥門關閉后在安裝,以免其他的灰塵或雜物進入閥腔內損壞密封面。
1、密封面泄漏，檢查閥座密封面是否有損傷或污物，若有損傷或污物,應修整或研磨閥座密封面并清除積存在密封面上的污物。檢查閥門是否關到位,如有閥門沒有關到位,請重新關嚴或重新調試。
2、閥桿密封泄漏，請將填料壓蓋螺栓扳緊;如填料壓蓋螺栓扳緊仍然泄漏,卸下執行機構，請更換石墨填料或添加石墨填料。
3、閥體底蓋連接部分發生泄漏時，可能由于連接螺柱松動，應重新均勻的擰緊螺母;也可能是中部墊片失效，則應更換墊片即可。
總結：該雙向三維偏心金屬硬密封蝶閥是在吸收、消化國內外先進技術的基礎上開發的第五代新產品，它可應用于各種工業領域，是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品。雙向金屬硬密封蝶閥采用新型的;斜置橢圓蝶板徑向動平衡密封結構",可靠地實現了金屬硬密封蝶閥正反雙向密封零泄漏,特別適應反向密封要求高的工程。
