機械部法蘭
  • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
  • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
  • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
    導讀：機械部法蘭是工業管道上的連接件，標準是機械部JB/T79.1-94、JB/T79.2-94系列標準，用于管端之間相互連接的必備附件，機械部法蘭盤又叫法蘭...

  • 產品描述
  • 在線詢價
  • 技術咨詢
機械部法蘭機械部法蘭

機械部法蘭是工業管道上的連接件，標準是機械部JB/T79.1-94、JB/T79.2-94系列標準，用于管端之間相互連接的必備附件，機械部法蘭盤又叫法蘭凸緣盤或突緣。機械部法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱： 機械部法蘭 產品型號： JB/T79.1-94、JB/T79.2-94
公稱通徑： DN15～DN1200 結構形式： 圓形
公稱壓力： 1.6MPa～6.3MPa～20.0MPa 連接方式： 法蘭
適用溫度： -196～+100℃～+650℃ 制作方式： 鑄造、鍛造
閥體材質： 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 機械部JB/T79.1-94、JB/T79.2-94
適用介質： 水、蒸汽、燃?xì)?、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

產品說明

機械部法蘭是工業管道上的連接件，標準是機械部JB/T79.1-94、JB/T79.2-94系列標準，用于管端之間相互連接的必備附件，機械部法蘭盤又叫法蘭凸緣盤或突緣。機械部法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

結構圖

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN1.6MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 雙頭螺柱 d f Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 95 65 14 4 M12 45 2 14 39 12 4
20 105 75 14 4 M12 55 2 14 44 12 4
25 115 85 14 4 M12 65 2 14 49 12 4
32 140/135 100 18 4 M16 78 2 16 56 12 4
40 150/145 110 18 4 M16 85 3 16 64 12 4
50 165/160 125 18 4 M16 100 3 16 74 12 5
65 185/180 145 18 4 M16 120 3 18 95 15 5
80 200/195 160 18 8 M16 135 3 20 110 15 5
100 220/215 180 18 8 M16 155 3 20 130 15 5
125 250/245 210 18 8 M16 185 3 22 161 18 6
150 285/280 240 23 8 M20 210 3 24 186 18 6
(175) 310 270 23 8 M20 240 3 26 215 20 6
200 340/335 295 23 12 M20 265 3 26 240 20 6
(225) 365 325 23 12 M20 295 3 26 269 22 6
250 405 355 26/25 12 M24/M22 320 3 30 298 24 8
300 460 410 26/25 12 M24/M22 375 4 30 348 24 8

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN2.5MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 螺栓、螺柱 d f Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 95 65 14 4 M12 45 2 16 39 12 4
20 105 75 14 4 M12 55 2 16 44 12 5
25 115 85 14 4 M12 65 2 16 49 12 5
32 140/135 100 18 4 M16 78 2 18 62 15 5
40 150/145 110 18 4 M16 85 3 18 70 15 5
50 165/160 125 18 4 M16 100 3 20 80 15 5
65 185/180 145 18 8 M16 120 3 22 101 18 6
80 200/195 160 18 8 M16 135 3 22 116 18 6
100 230 190 23 8 M20 160 3 24 136 18 6
125 270 220 26/25 8 M24/M22 188 3 28 169 22 8
150 300 250 26/25 8 M24/M22 218 3 30 198 24 8
(175) 330 280 26/25 12 M24/M22 248 3 32 223 24 8
200 360 310 26/25 12 M24/M22 278 3 34 252 26 8
(225) 395 340 30 12 M27 302 3 36 281 28 8
250 425 370 30 12 M27 332 3 36 306 28 10
300 485 430 30 16 M27 390 4 40 360 30 10

凸面整體鑄鋼管法蘭(JB/T79.1-94) PN4.0MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 螺栓、螺柱 d f Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 95 65 14 4 M12 45 2 16 39 12 4
20 105 75 14 4 M12 55 2 16 44 12 5
25 115 85 14 4 M12 65 2 16 49 12 5
32 140/135 100 18 4 M16 78 2 18 62 15 5
40 150/145 110 18 4 M16 85 3 18 70 15 5
50 165/160 125 18 4 M16 100 3 20 80 15 5
65 185/180 145 18 8 M16 120 3 22 101 18 6
80 200/195 160 18 8 M16 135 3 22 116 18 6
100 235/230 190 23 8 M20 160 3 24 140 20 6
125 270 220 26/25 8 M24/M22 188 3 28 169 22 8
150 300 250 26/25 8 M24/M22 218 3 30 198 24 8
(175) 350 295 30 12 M27 258 3 34 231 28 10
200 375 320 30 12 M27 282 3 38 256 28 10
(225) 415 355 34 12 M30 315 3 40 285 30 10
250 450/445 385 34 12 M30 345 3 42 314 32 10
300 515/510 450 34 16 M30 408 4 46 368 34 12

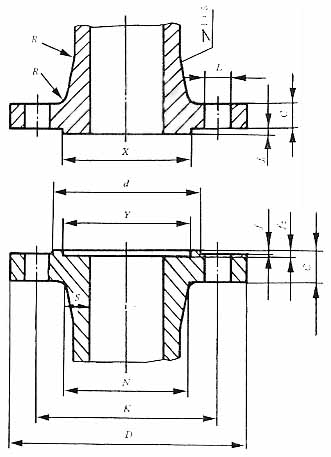

凹凸面結構圖

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN4.0MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 雙頭螺柱 d X系列1/系列2 Y系列1/ 系列2 f f1
f2		 Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 95 65 14 4 M12 45 39 40 2 4 16 39 12 4
20 105 75 14 4 M12 55 50 51 2 4 16 44 12 5
25 115 85 14 4 M12 65 57 58 2 4 16 49 12 5
32 140/135 100 18 4 M16 78 65 66 2 4 18 62 15 5
40 150/145 110 18 4 M16 85 75 76 3 4 18 70 15 5
50 165/160 125 18 4 M16 100 87 88 3 4 20 80 15 5
65 185/180 145 18 8 M16 120 109 110 3 4 22 101 18 6
80 200/195 160 18 8 M16 135 120 121 3 4 22 116 18 6
100 235/230 190 23 8 M20 160 149 150 3 4.5 24 140 20 6
125 270 220 26/25 8 M24 188 175 176 3 4.5 28 169 22 8
150 300 250 26/25 8 M24/M22 218 203 204 3 4.5 30 198 24 8
(175) 350 295 30 12 M27 258 233 234 3 4.5 34 231 28 10
200 375 320 30 12 M27 282 259 260 3 4.5 38 256 28 10
(225) 415 355 34 12 M30 315 286 287 3 4.5 40 285 30 10
250 450/445 385 34 12 M30 345 312 313 3 4.5 42 314 32 10
300 515/510 450 34 16 M30 408 363 364 4 4.5 46 368 34 12

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN6.3MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 雙頭螺柱 d X系列1/系列2 Y系列1/ 系列2 f f1、f2 Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 105 75 14 4 M12 55 39 40 2 4 18 45 15 4
20 130/125 90 18 4 M16 68 50 51 2 4 20 52 16 5
25 140/135 100 18 4 M16 78 57 58 2 4 22 61 18 5
32 155/150 110 23 4 M20 82 65 66 2 4 24 68 18 5
40 170/165 125 23 4 M20 95 75 76 3 4 24 80 20 5
50 180/175 135 23 4 M20 105 87 88 3 4 26 90 20 5
65 205/200 160 23 8 M20 130 109 110 3 4 28 111 23 6
80 215/210 170 23 8 M20 140 120 121 3 4 30 128 24 6
100 250 200 26/25 8 M24/M22 168 149 150 3 4.5 32 152 26 6
125 295 240 30 8 M27 202 175 176 3 4.5 36 181 28 8
150 345/340 280 34 8 M30 240 203 204 3 4.5 38 210 30 8
(175) 370 310 34 12 M30 270 233 234 3 4.5 42 239 32 10
200 405 345 36/34 12 M33/M30 300 259 260 3 4.5 44 268 34 10
(225) 430 370 36/34 12 M33/M30 325 286 287 3 4.5 46 301 38 10
250 470 400 36/41 12 M33/M36 352 312 313 3 4.5 48 326 38 10
300 530 460 36/41 16 M33/M36 412 363 364 4 4.5 54 384 42 12

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN10.0MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 雙頭螺柱 d X系列1/系列2 Y系列1/ 系列2 f f1、f2 Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 105 75 14 4 M12 55 39 40 2 4 20 45 15 4
20 130/125 90 18 4 M16 68 50 51 2 4 22 54 17 4
25 140/135 100 18 4 M16 78 57 58 2 4 24 61 18 4
32 155/150 110 23 4 M20 82 65 66 2 4 24 68 18 4
40 170/165 125 23 4 M20 95 75 76 3 4 26 80 20 4
50 195 145 26/25 4 M24/M22 112 87 88 3 4 28 94 22 4
65 220 170 26/25 8 M24/M22 138 109 110 3 4 32 115 25 5
80 230 180 26/25 8 M24/M22 148 120 121 3 4 34 132 26 5
100 265 210 30 8 M27 172 149 150 3 4.5 38 160 30 5
125 315/310 250 34 8 M30 210 175 176 3 4.5 42 189 32 6
150 355/350 290 34 12 M30 250 203 204 3 4.5 46 222 36 6
(175) 380 320 34 12 M30 280 233 234 3 4.5 48 251 38 8
200 430 360 36/41 12 M33/M36 312 259 260 3 4.5 54 284 42 8
(225) 470 400 41 12 M36 352 286 287 3 4.5 56 313 44 8
250 505/500 430 41 12 M36 382 312 313 3 4.5 60 346 48 8
300 585 500 42/48 16 M39/M42 442 363 364 4 4.5 70 408 54 10

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN16.0MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列1/系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列1/系列2 雙頭螺柱 d X系列2 Y系列2 f f1、f2 Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 110 75 18 4 M16 52 39 40 2 4 24 49 17 4
20 130 90 23 4 M20 62 50 51 2 4 26 58 19 4
25 140 100 23 4 M20 72 57 58 2 4 28 65 20 4
32 165 115 25 4 M22 85 65 66 2 4 30 76 22 5
40 175 125 27 4 M24 92 75 76 3 4 32 88 24 5
50 215 165 25 8 M22 132 87 88 3 4 36 102 26 5
65 245 190 30 8 M27 152 109 110 3 4 44 131 33 8
80 260 205 30 8 M27 168 120 121 3 4 46 148 34 8
100 300 240 34 8 M30 200 149 150 3 4.5 48 172 36 8
125 355 285 41 8 M36 238 175 176 3 4.5 60 213 44 10
150 390 318 41 12 M36 270 203 204 3 4.5 66 246 48 10
(175) 460 380 48 12 M42 325 233 234 3 4.5 74 287 56 10
200 480 400 48 12 M42 345 259 260 3 4.5 78 316 58 10
(225) 545 450 54 12 M48 390 286 287 3 4.5 82 345 60 10
250 580 485 54 12 M48 425 312 313 3 4.5 88 378 64 10
300 665 570 54 16 M48 510 363 364 4 4.5 100 452 76 10

凹凸面整體鑄鋼管法蘭(JB/T79.2-94) PN20.0MPa單位： mm

公稱通徑DN 連 接 尺 寸 密封面尺寸 法蘭厚度C 法蘭頸
法蘭外徑D系列2 螺栓孔中心圓直徑K 螺栓孔直徑L系列2 雙頭螺柱 d X系列2 Y系列2 f f1、f2 Nmax Smax R
數量n 螺紋Th.系列1/系列2
15 120 82 23 4 M20 55 27 28 2 5 26 51 18 5
20 130 90 23 4 M20 62 34 35 2 5 28 60 20 5
25 150 102 25 4 M22 72 41 42 2 5 30 67 21 5
32 160 115 25 4 M22 85 49 50 2 5 32 78 23 5
40 170 124 27 4 M24 90 55 56 3 5 34 90 25 5
50 210 160 25 8 M22 128 69 70 3 5 40 108 29 5
65 260 203 30 8 M27 165 96 97 3 5 48 137 36 8
80 290 230 34 8 M30 190 115 116 3 5 54 160 40 8
100 360 292 41 8 M36 245 137 138 3 6 66 204 52 8
125 385 318 41 12 M36 270 169 170 3 6 76 237 56 10
150 440 360 48 12 M42 305 189 190 3 6 82 270 60 10
(175) 475 394 48 12 M42 340 213 214 3 6 84 301 63 10
200 535 440 54 12 M48 380 244 245 3 6 92 340 70 10
(225) 580 483 58 12 M52 418 267 268 3 6 100 377 76 10
250 670 572 58 16 M52 508 318 319 3 6 110 448 94 10
注：表31～35中系列1法蘭連接尺寸與國標及德國法蘭標準尺寸互換，系列2尺寸與原機標法蘭尺寸互換；新產品設計優先采用系列1尺寸。

聲明：【機械部法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的機械部法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
