您的位置：閥門 - 法蘭 - 化工部法蘭 更新時間：2024-11-01 08:11:06
化工部法蘭
  • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
  • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
  • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
    導讀：化工部法蘭是工業管道上的連接件，標準是化工部HG20592-97系列標準，用于管端之間相互連接的必備附件，化工部法蘭盤又叫法蘭凸緣盤或突...

  • 產品描述
  • 在線詢價
  • 技術咨詢
化工部法蘭化工部法蘭

化工部法蘭是工業管道上的連接件，標準是化工部HG20592-97系列標準，用于管端之間相互連接的必備附件，化工部法蘭盤又叫法蘭凸緣盤或突緣?；げ糠ㄌm盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱： 化工部法蘭 產品型號： HG20592-97
公稱通徑： DN10～DN600 結構形式： 圓形
公稱壓力： 1.6MPa～4.0MPa 連接方式： 法蘭
適用溫度： -196～+100℃～+650℃ 制作方式： 鑄造、鍛造
閥體材質： 鑄鋼、碳鋼、鍛鋼、不銹鋼 制造標準： 化工部HG20592-97
適用介質： 水、蒸汽、燃?xì)?、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

產品說明

化工部法蘭是工業管道上的連接件，標準是化工部HG20592-97系列標準，用于管端之間相互連接的必備附件，化工部法蘭盤又叫法蘭凸緣盤或突緣?；げ糠ㄌm盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

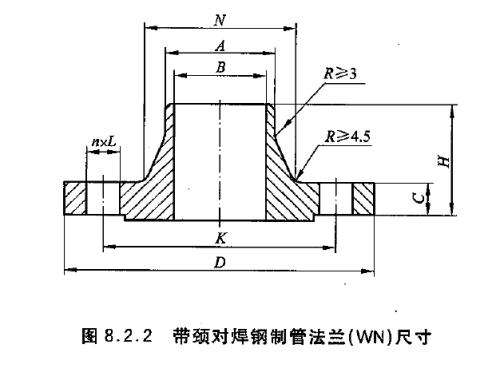

結構圖

帶頸平焊鋼制管法蘭PN1.0MPa(10壓力)

公
稱
通
徑
DN		 鋼管
外徑A1		 連接尺寸 密封面尺寸 法
蘭
厚
度
C		 法蘭
內徑B1		 法蘭頸 法
蘭
高
度
H		 坡
口
寬
度
b		 法蘭
理論
重量
kg
突面 凸面 凹面 N R
A B 法蘭
管徑
D		 螺栓孔中心圓
直徑K		 螺栓
孔直
徑L		 螺栓
孔數
量n		 螺紋
Th.		 d f1 x f2
x		 Y f3 A B A B
10 17.2 14 90 60 14 4 M12 41 2 34 4 35 3 14 18 15 30 30 3 22 4 0.65
15 21.3 18 95 65 14 4 M12 46 2 39 4 40 3 14 22 19 35 35 3 22 4 0.72
20 26.9 25 105 75 14 4 M12 56 2 50 4 51 3 16 27.5 26 45 45 4 26 4 1.03
25 33.7 32 115 85 14 4 M12 65 2 57 4 58 3 16 34.5 33 52 52 4 28 5 1.24
32 42.4 38 140 100 18 4 M16 76 2 65 4 66 3 18 43.5 39 60 60 5 30 5 2.02
40 48.3 45 150 110 18 4 M16 84 2 75 4 76 3 18 49.5 46 70 70 5 32 5 2.36
50 60.3 57 165 125 18 4 M16 99 2 87 4 88 3 20 61.5 59 84 84 5 34 5 3.08
65 76.1 76 185 145 18 4 M16 118 2 109 4 110 3 20 77.5 78 104 104 6 32 6 3.66
80 88.9 89 200 160 18 8 M16 132 2 120 4 121 3 20 90.5 91 118 118 6 34 6 4.08
100 114.3 108 220 180 18 8 M16 156 2 149 4.5 150 3.5 22 116 110 140 140 6 40 6 5.40
125 139.7 133 250 210 18 8 M16 184 2 175 4.5 176 3.5 22 141.5 135 168 168 6 44 6 7.01
150 168.3 159 285 240 22 8 M20 211 2 203 4.5 204 3.5 24 170.5 161 195 195 8 44 6 9.10
200 219.1 219 340 295 22 8 M20 266 2 259 4.5 260 3.5 24 221.5 222 246 246 8 44 8 10.6
250 273 273 395 350 22 12 M20 319 2 312 4.5 313 3.5 26 276.5 276 298 298 10 46 10 13.4
300 323.9 325 445 400 22 12 M20 370 2 363 4.5 364 3.5 26 327.5 328 350 350 10 46 11 15.4
350 355.6 377 505 460 22 16 M20 429 2 421 5 422 4 26 359.5 381 400 412 10 53 12 20.5
400 406.4 426 565 515 26 16 M24 480 2 473 5 474 4 26 411 430 456 475 10 57 12 27.6
450 457 480 615 565 26 20 M24 530 2 523 5 524 4 28 462 485 502 525 12 63 12 31.1
500 508 530 670 620 26 20 M24 582 2 575 5 576 4 28 513.5 535 559 581 12 67 12 38.1
600 610 630 780 725 30 20 M27 682 2 675 5 676 4 28 616.5 636 658 678 12 75 12 48.1

帶頸平焊鋼制管法蘭 PN1.6Mpa(16bar)

公
稱
通
徑
DN		 鋼管
外徑A1		 連接尺寸 密封面尺寸 法
蘭
厚
度
C		 法蘭
內徑B1		 法蘭頸 法
蘭
高
度
H		 坡
口
寬
度
b		 法蘭
理論
重量
kg
突面 凸面 凹面 N R
A B 法蘭
管徑
D		 螺栓孔中心圓直徑K 螺栓孔直徑L 螺栓
孔數
量n		 螺紋
Th.		 d f1 x f2
x		 Y f3 A B A B
10 17.2 14 90 60 14 4 M12 41 2 34 4 35 3 14 18 15 30 30 3 22 4 0.65
15 21.3 18 95 65 14 4 M12 46 2 39 4 40 3 14 22 19 35 35 3 22 4 0.72
20 26.9 25 105 75 14 4 M12 56 2 50 4 51 3 16 27.5 26 45 45 4 26 4 1.03
25 33.7 32 115 85 14 4 M12 65 2 57 4 58 3 16 34.5 33 52 52 4 28 5 1.24
32 42.4 38 140 100 18 4 M16 76 2 65 4 66 3 18 43.5 39 60 60 5 30 5 2.02
40 48.3 45 150 110 18 4 M16 84 2 75 4 76 3 18 49.5 46 70 70 5 32 5 2.36
50 60.3 57 165 125 18 4 M16 99 2 87 4 88 3 20 61.5 59 84 84 5 34 5 3.08
65 76.1 76 185 145 18 4 M16 118 2 109 4 110 3 20 77.5 78 104 104 6 32 6 3.66
80 88.9 89 200 160 18 8 M16 132 2 120 4 121 3 20 90.5 91 118 118 6 34 6 4.08
100 114.3 108 220 180 18 8 M16 156 2 149 4.5 150 3.5 22 116 110 140 140 6 40 6 5.40
125 139.7 133 250 210 18 8 M16 184 2 175 4.5 176 3.5 22 141.5 135 168 168 6 44 6 7.01
150 168.3 159 285 240 22 8 M20 211 2 203 4.5 204 3.5 24 170.5 161 195 195 8 44 6 9.10
200 219.1 219 340 295 22 12 M20 274 2 259 4.5 260 3.5 24 221.5 222 246 246 8 44 8 10.3
250 273 273 405 355 26 12 M24 330 2 312 4.5 313 3.5 26 276.5 276 298 298 10 46 10 14.3
300 323.9 325 460 410 26 12 M24 389 2 363 4.5 364 3.5 28 327.5 328 350 350 10 53 11 18.8
350 355.6 377 520 470 26 16 M24 448 2 421 5 422 4 30 359.5 381 400 412 10 57 12 25.2
400 406.4 426 580 525 30 16 M27 503 2 473 5 474 4 32 411 430 456 475 10 63 12 34.8
450 457 480 640 585 30 20 M27 548 2 523 5 524 4 34 462 485 502 525 12 68 12 41.2
500 508 530 715 650 33 20 M30×2 609 2 575 5 576 4 34 513.5 535 559 581 12 73 12 54.9
600 610 630 840 770 36 20 M33×2 720 2 675 5 676 4 36 616.5 636 658 678 12 83 12 77.0

帶頸平焊鋼制管法蘭 PN2.5Mpa(25bar)

公
稱
通
徑
DN		 鋼管
外徑A1		 連接尺寸 密封面尺寸 法蘭
厚度
C		 法蘭
內徑B1		 法蘭頸 法
蘭
高
度
H		 坡
口
寬
度
b		 法蘭
理論
重量
kg
突面 凸面 凹面 N R
A B 法蘭
管徑
D		 螺栓孔
中心圓
直徑K		 螺栓
孔直
徑L		 螺栓
孔數
量n		 螺紋
Th.		 d f1 x f2x Y f3 A B A B
10 17.2 14 90 60 14 4 M12 41 2 34 4 35 3 14 18 15 30 30 3 22 4 0.65
15 21.3 18 95 65 14 4 M12 46 2 39 4 40 3 14 22 19 35 35 3 22 4 0.72
20 26.9 25 105 75 14 4 M12 56 2 50 4 51 3 16 27.5 26 45 45 4 26 4 1.03
25 33.7 32 115 85 14 4 M12 65 2 57 4 58 3 16 34.5 33 52 52 4 28 5 1.24
32 42.4 38 140 100 18 4 M16 76 2 65 4 66 3 18 43.5 39 60 60 5 30 5 2.02
40 48.3 45 150 110 18 4 M16 84 2 75 4 76 3 18 49.5 46 70 70 5 32 5 2.36
50 60.3 57 165 125 18 4 M16 99 2 87 4 88 3 20 61.5 59 84 84 5 34 5 3.08
65 76.1 76 185 145 18 8 M16 118 2 109 4 110 3 22 77.5 78 104 104 6 38 6 3.93
80 88.9 89 200 160 18 8 M16 132 2 120 4 121 3 20 90.5 91 118 118 6 40 6 4.86
100 114.3 108 235 190 22 8 M20 156 2 149 4.5 150 3.5 24 116 110 145 145 6 44 6 6.91
125 139.7 133 270 220 26 8 M24 184 2 175 4.5 176 3.5 26 141.5 135 170 170 6 48 6 9.34
150 168.3 159 300 250 26 8 M24 211 2 203 4.5 204 3.5 28 170.5 161 200 200 8 52 6 12.2
200 219.1 219 360 310 26 12 M24 274 2 259 4.5 260 3.5 30 221.5 222 256 256 8 52 8 15.6
250 273 273 425 370 30 12 M27 330 2 312 4.5 313 3.5 32 276.5 276 310 310 10 60 10 21.9
300 323.9 325 485 430 30 16 M27 389 2 363 4.5 364 3.5 34 327.5 328 364 364 10 67 11 28.8
350 355.6 377 555 490 33 16 M30×2 448 2 421 5 422 4 38 359.5 381 418 430 10 72 12 42.4
400 406.4 426 620 550 36 16 M33×2 503 2 473 5 474 4 40 411 430 472 492 10 78 12 57.4
450 457 480 670 600 36 20 M33×2 548 2 523 5 524 4 42 462 485 520 542 12 84 12 63.7
500 508 530 730 660 36 20 M33×2 609 2 575 5 576 4 44 513.5 535 580 602 12 90 12 81.4
600 610 630 845 770 39 20 M33×2 720 2 675 5 676 4 46 616.5 636 684 704 12 100 12 109.4

帶頸平焊鋼制管法蘭PN4.0MPa(40壓力)

公
稱
通
徑
DN		 鋼管外
徑A1		 連接尺寸 密封面尺寸 法
蘭
厚
度
C		 法蘭
內徑B1		 法蘭頸 法
蘭
高
度
H		 坡
口
寬
度
b		 法蘭
理論
重量
kg
突面 凸面 榫
面
W		 凹面 槽
面
Z		 N R
A B 法蘭
管徑
D		 螺栓孔中
心圓
直徑K		 螺
孔
直徑
L		 螺
孔數量
n		 螺紋
Th.		 d f1 x f2
x		 Y f3 A B A B
10 17.2 14 90 60 14 4 M12 41 2 34 4 24 35 3 23 14 18 15 30 30 3 22 4 0.65
15 21.3 18 95 65 14 4 M12 46 2 39 4 29 40 3 28 14 22 19 35 35 3 22 4 0.72
20 26.9 25 105 75 14 4 M12 56 2 50 4 36 51 3 35 16 27.5 26 45 45 4 26 4 1.03
25 33.7 32 115 85 14 4 M12 65 2 57 4 43 58 3 42 16 34.5 33 52 52 4 28 5 1.24
32 42.4 38 140 100 18 4 M16 76 2 65 4 51 66 3 50 18 43.5 39 60 60 5 30 5 2.02
40 48.3 45 150 110 18 4 M16 84 2 75 4 61 76 3 60 18 49.5 46 70 70 5 32 5 2.36
50 60.3 57 165 125 18 4 M16 99 2 87 4 73 88 3 72 20 61.5 59 84 84 5 34 6 3.08
65 76.1 76 185 145 18 4 M16 118 2 109 4 95 110 3 94 22 77.5 78 104 104 6 38 6 3.93
80 88.9 89 200 160 18 8 M16 132 2 120 4 106 121 3 105 24 90.5 91 118 118 6 40 6 4.86
100 114.3 108 235 190 22 8 M20 156 2 149 4.5 129 150 3.5 128 24 116 110 145 145 6 44 7 6.91
125 139.7 133 270 220 26 8 M24 184 2 175 4.5 155 176 3.5 154 26 141.5 135 170 170 6 48 8 9.34
150 168.3 159 300 250 26 8 M24 211 2 203 4.5 183 204 3.5 182 28 170.5 161 200 200 8 52 10 12.2
200 219.1 219 375 320 30 12 M27 284 2 259 4.5 239 260 3.5 238 34 221.5 222 260 260 8 56 11 19.4
250 273 273 450 385 33 12 M30×2 345 2 312 4.5 292 313 3.5 291 38 276.5 276 318 318 10 64 12 30.5
300 323.9 325 515 450 33 16 M30×2 409 2 363 4.5 343 364 3.5 342 42 327.5 328 380 380 10 71 13 42.9
350 355.6 377 580 510 36 16 M33×2 465 2 421 5 395 422 4 394 46 359.5 381 432 444 10 78 14 58.6
400 406.4 426 660 585 39 16 M36×3 535 2 473 5 447 474 4 446 50 411 430 498 518 10 86 15 88.3
450 457 480 685 610 39 20 M36×3 560 2 523 5 497 524 4 496 57 462 485 522 545 12 94 16 85.6
500 508 530 755 670 42 20 M39×3 615 2 575 5 549 576 4 548 57 513.5 535 576 598 12 100 17 106.2
600 610 630 890 795 48 20 M45×3 735 2 675 5 649 676 4 648 72 616.5 636 686 706 12 106 18 171.2

聲明：【化工部法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的化工部法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
