過濾器工作原理(圖)
來源:whxxys.cn作者:上海凱利科閥門有限公司更新時間:2023-03-31 10:03:39
過濾器(Filter Valve)是輸送介質管道上不可缺少的一種裝置,當介質中雜質太多,會影響設備運行的情況下,根據雜質的細粗來選擇濾網目數大小,通過濾網將雜質過濾出來,確保后方設備的正常運行,當需要清洗時,只要將可拆卸的濾筒取出,清洗后重新裝入即可,因此,使用維護極為方便。
過濾器工作原理(圖)
|
過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。Y型過濾器又名除污器、過濾閥,是輸送介質的管道系統不可缺少的一種裝置,其作用是過濾介質中的機械雜質,可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞,可保護設備的正常工作。
|
過濾器結構原理

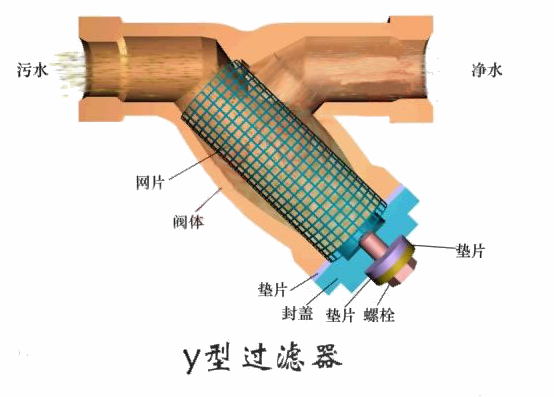

1、Y型過濾器主要由閥體、濾網、墊片、封蓋組成。
2、Y型過濾器具有結構先進,阻力小,排污方便等特點。
3、它的作用是清除水中的雜質,達到保護閥門及設備正常運行的作用。
4、過濾器待處理的水由入水口進入機體,水中的雜質沉積在不銹鋼濾網上,由此產生壓差。
5、結構簡單,當雜質過多時,濾網被堵,可拆卸堵頭,將濾網拿出清洗。
6、過濾精度:10-480目(一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-480目/cm2。)
