減壓閥(Reducing Valve）是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。
減壓閥工作原理（圖）

減壓閥的是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。定比減壓原理是利用閥體中浮動活塞的水壓比控制，進出口端減壓比與進出口側活塞面積比成反比。這種減壓閥工作平穩無振動；閥體內無彈簧，故無彈簧銹蝕、金屬疲勞失效之慮；密封性能良好不滲漏，因而既減動壓（水流動時）又減靜壓（流量為0時）；特別是在減壓的同時不影響水流量。

1、調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

2、壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

3、流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

減壓閥結構原理
減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。減壓閥快易優自動化選型有收錄。該閥的特點，是在進口壓力不斷變化的情況下，保持出口壓力和溫度值在一定的范圍內。

1、減壓閥主要由閥體、膜片或活塞、彈簧、調節螺絲組成。

2、減壓閥按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式。

3、作用式減壓閥是最簡單的減壓閥，直接作用式減壓閥，帶有平膜片或波紋管。因?yàn)樗仟?dú)立結構，因此無需在下游安裝外部傳感線。它是三種減壓閥中體積最小、使用最經濟的一種，專為中低流量設計。直接作用式減壓閥的精確度通常為下游設定點的+/-10%。

4、活塞式減壓閥該類型的減壓閥集兩種閥―導閥和主閥―于一體。導閥的設計與直接作用式減壓閥類似。來自導閥的排氣壓力作用在活塞上，使活塞打開主閥。如果主閥較大，無法直接打開時，這種設計就會利用入口壓力打開主閥。因此，這種類型的減壓閥，與直接作用式減壓閥相比，在相同的管道尺寸下，容量和精確度（+/-5%）更高。與直接作用式減壓閥相同的是，減壓閥內部感知壓力，無須外部安裝傳感線。

5、薄膜式減壓閥在這種類型的減壓閥中，雙膜片代替了內導式減壓閥中的活塞。這個增大的膜片面積能夠打開更大的主閥，并且在相同的管道尺寸下，其容量比內導式活塞減壓閥更大。另外，膜片對壓力變化更為敏感，精確度可達+/-1%。精確性更高是由于下游傳感線的定位（閥的外部），其所在位置氣體或液體動蕩更少。該減壓閥非常靈活，可以采用不同類型的導閥（例如壓力閥、溫度閥、空氣裝載閥、電磁閥或幾種閥同時配套適用）。

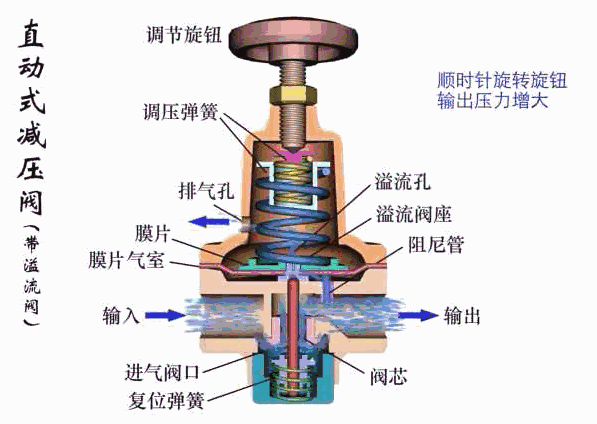

6、直動式減壓閥所示為直動式帶溢流閥的減壓閥(簡稱溢流減壓閥)的結構圖。溢流減壓閥是靠進氣口的節流作用減壓，靠膜片上力的平衡作用和溢流孔的溢流作用穩壓；調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥徘出少量氣體對周圍環境的污染，可采用不帶溢流閥的減壓閥(即普通減壓閥)。

7、先導式減壓閥內部先導式減壓閥當減壓閥的輸出壓力較高或通徑較大時，用調壓彈簧直接調壓，則彈簧剛度必然過大，流量變化時，輸出壓力波動較大，閥的結構尺寸也將增大。為了克服這些缺點，可采用先導式減壓閥。

8、先導式減壓閥的工作原理與直動式的基本相同。先導式減壓閥所用的調壓氣體，是由小型的直動式減壓閥供給的。若把小型直動式減壓閥裝在閥體內部，則稱為內部先導式減壓閥；若將小型直動式減壓閥裝在主閥體外部，則稱為外部先導式減壓閥。
