切斷閥工作原理（圖）

來源：whxxys.cn作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:40

切斷閥(Cut-off Valve）是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成。接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。

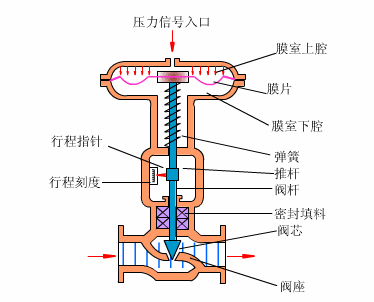

氣動切斷閥工作原理（圖）

1、氣動切斷閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種。

2、采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%，重量可減輕約30%。

3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。

4、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

5、平衡型閥內件，提高了切斷閥的許用壓差。

6、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

7、活塞式執行機構，操作力大，使用壓差大。
8、氣動切斷閥采用軟密封結構，設計有工作密封和檢修密封，操作力矩小，密封比壓適中，密封可靠，動作靈敏，液動控制易于實現自動控制，使用壽命長。

氣動切斷閥結構原理
氣動切斷閥工作的可靠性，在很大程度上取決于正確選擇其結構和完全能適合其工作條件的材料，并取決于運行條件。如切斷閥只能在兩種狀態下工作，全開或全關。當閥瓣在閥座內處于中間位置時，由于壓降大而產生大的流速，這就形成汽蝕的條件，引起侵蝕，破壞閥瓣和閥座的密封面，結果喪失了關閉件的密封性，在滲漏介質對金屬的作用下，初始時的小漏很快會變成大漏。

1、氣動切斷閥主要由氣動薄膜執行器、單座、雙座閥體、彈簧、活塞組成。

2、切斷閥的用途很廣，可用于切斷煤氣、助燃空氣、冷風及煙氣。

3、角行程閥比直行程閥（如單座閥、套筒閥、閘閥、球閥、截止閥等）結構更簡單、密封效果更可靠、更具有優越性。

4、軟密封閥密封效果最佳，但在管道安裝、系統的清洗中都有可能留下或多或少不干凈的雜物（如焊渣、鐵屑等），它們流經調節閥時，容易把軟密封閥座或閥芯劃傷，使泄漏量增加，密封可靠性差。

5、硬密封再堆焊耐磨合金是切斷閥的最佳選擇。這種方式在考慮密封性的同時也考慮了使用壽命和可靠性，雖然出廠指標只有10-4～10-5，達不到軟密封零泄漏的效果，但足以滿足嚴密切斷的要求，而且它經久耐用。

6、由于閥芯與閥座采用軟密封型式，故本產品具有嚴格的切斷作用，并有結構簡單，體積小，使用可靠，維修方便和防爆優點。

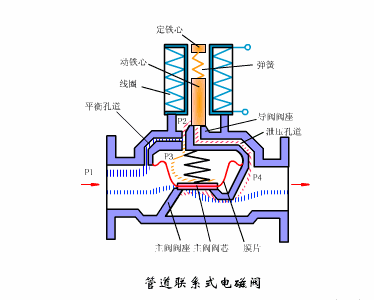

電磁切斷閥工作原理（圖）

1、電磁切斷閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊。

2、通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門切斷。

3、當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。

電磁切斷閥結構原理
電磁切斷閥是可燃?xì)怏w管道的安全緊急切斷裝置。它可與燃?xì)庑孤﹫?bào)警系統連接或與消防及其他智能報警控制終端模塊等連接，實現現場或遠程自動/手動緊急切斷氣源，確保用氣安全。當發生有害的強烈震動時，閥門會自動關閉。開閥須經人工干預，手動開啟，滿足安全管理規范，符合事故處理特點。

1、當電磁切斷閥線圈得電時，電磁閥打開，此時磁性開關輸入源與輸出開觸點接觸，輸入源與輸出關觸點斷開，線圈保持通電電磁閥處于開啟狀態；當電磁閥線圈失電時，電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出關觸點斷開。

2、當電磁切斷閥線圈得電后，手動拉開電磁閥，電磁閥打開，（電磁閥線圈功耗20W，可長期通電），閥保持長期通電狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開，停電或失電時電磁閥迅速關閉，此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出開觸點斷開。

3、電磁切斷閥需要打開時，不通電，手動拉開，閥即保持打開狀態，此時磁性開關輸入源與輸出開觸點接通，輸入源與輸出關觸點斷開；當需要關閉閥門時，電磁閥通電后迅速關閉，（此閥線圈不能長期通電，通電時間最好10秒內），此時磁性開關輸入源與輸出關觸點接通，輸入源與輸出。
